从概念到工程验证：快速原型五个阶段
原型的价值不是“打印得快”，而是更早回答关键设计问题
| 验证阶段 | 核心问题 | 典型原型 | 优先技术 |
|---|---|---|---|
| 01 概念与形态 | 比例、尺寸、整体造型是否合理？ | 概念模型、体量模型、设计草模 | PolyJet / FDM |
| 02 外观与 CMF | 颜色、透明度、纹理、软触感是否 接近最终产品？ |
全彩模型、透明件、软硬结合、纹理样件 | PolyJet |
| 03 结构与装配 | 孔位、卡扣、接口、装配间隙是 否正确？ |
外壳、支架、卡扣、装配组件 | FDM / PolyJet / P3 |
| 04 功能与用户测试 | 按压、铰链、缓冲、柔性、握持 等功能是否可用？ |
遥控器、按键、可穿戴件、运动结构件 | PolyJet ToughONE / FDM / P3 |
| 05 工程与性能验证 | 耐热、强度、耐化学、电气或实际 使用条件是否满足？ |
工程材料样件、耐热件、ESD 件、测试件 | FDM / P3 / SAF |
四类技术如何匹配原型任务
不同技术负责不同验证目标
| 技术 | PolyJet™ | FDM® | P3™ DLP | SAF™ |
|---|---|---|---|---|
| 原型价值 | 高保真设计与多材料验证 | 工程级结构与性能验证 | 精密、小尺寸高性能原型 | 重复性功能原型与原型批次 |
| 典型能力 | 全彩、透明、纹理、软硬组合、高精细表面；ToughONE 扩展机械功能原型能力 | 工程热塑性塑料、碳纤维增强、高温与 ESD 材料、大尺寸零件 | 高精度、平滑表面、刚性/耐热/弹性体/真硅胶材料 | PA11/PA12/PP，适合一次打印多件、重复测试与接近生产材料的验证 |
| 适合场景 | CMF、消费电子、汽车内外饰、包装、复杂装配与用户体验 | 结构装配、耐热测试、大型原型、功能件、工程验证 | 精密卡扣、连接器、小型功能结构、柔性与密封验证 | 功能样件批次、装配制试、人体工学测试、生产前小批量验证 |
| 点击查阅PolyJet技术 | 点击查阅FDM技术 | 点击查阅P3技术 | 点击查阅SAF技术 |
重点材料与验证能力
用材料把“功能原型”说得更具体
| 验证方向 | 材料示例 | 可支持的原型任务 |
|---|---|---|
| 高韧性 / 抗冲击 | PolyJet ToughONE™ | 卡扣、按键、外壳、装配与跌落前功能验证；兼顾较好的外观表现。 |
| 全彩 / 透明 / 软硬组合 | Vero 系列、VeroVivid、透明与类橡胶 PolyJet 材料 | CMF 评审、透明件、灯具、软触感、用户体验模型。 |
| 工程级热塑性材料 | ABS、ASA、PC、Nylon、ULTEM™、Antero™ 等 | 结构、耐热、高强度、ESD 以及大型功能原型。 |
| 精密高性能树脂 | P3 IND3843 / IND3955 / RG3280 等 | 精密装配、耐热、刚性结构、连接器与小型功能件验证。 |
| 真硅胶 / 弹性体 | Silicone 25A | 密封、柔性按键、穿戴、柔性结构与触感验证。 |
| 粉末材料 | SAF PA12 / PA11 / PP | 多件装配、耐用功能原型、重复测试及生产前批次验证。 |
中国客户案例
海尔模具｜FDM：家电原型与功能测试
海尔模具使用 Stratasys Fortus 900mc 制作家电产品原型与功能测试件。中国官网现有页面引用客户反馈称，3D 打印可帮助其节约约 69% 的模型制作时间，并支持夜间无人值守打印，从而加快产品设计验证。 建议页面角色：作为“大尺寸工程原型 / 功能验证”的中国本土案例。上线前保留“案例发布时”限定语，并核对原始客户案例中的数据表述。
查看海尔案例 >

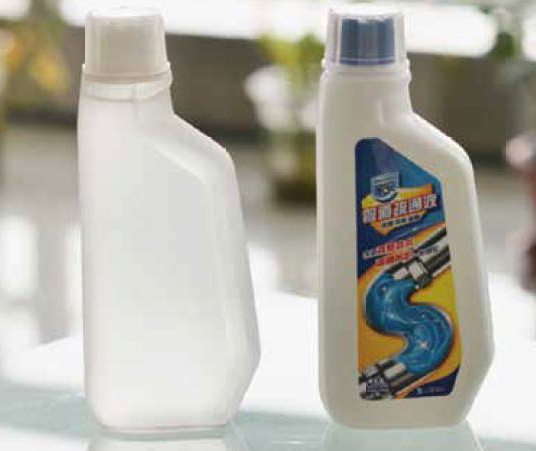

上海家化｜PolyJet：瓶型与包装设计验证
上海家化利用 3D 打印将数字设计快速转化为实体包装原型，用于瓶型、外观与设计方案确认。现有中国官网资料显示，从设计稿选择到最终包装容器造型确认，整体研发时间可减少约 1/4 至 1/3。
查看上海家化案例 >

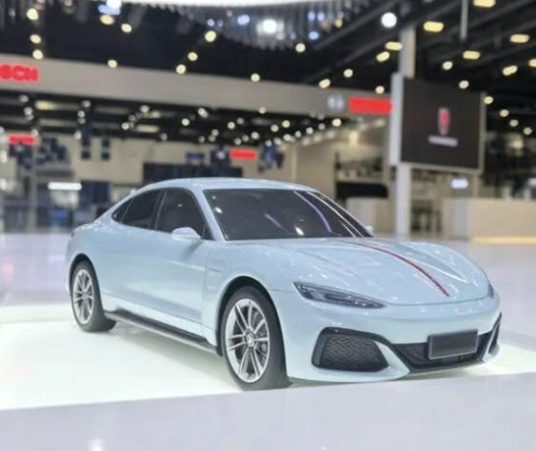

红旗汽车｜PolyJet J850：高真实感 CMF 与造型评审
红旗研发场景中，J850 用于打印高真实感样件，支持 CMF、造型与设计评审；同时配合其他技术完成结构、精密装配及功能验证。该案例可以把“全彩高保真原型”与中国汽车研发场景直接关联。
查看红旗汽车案例 >海外案例

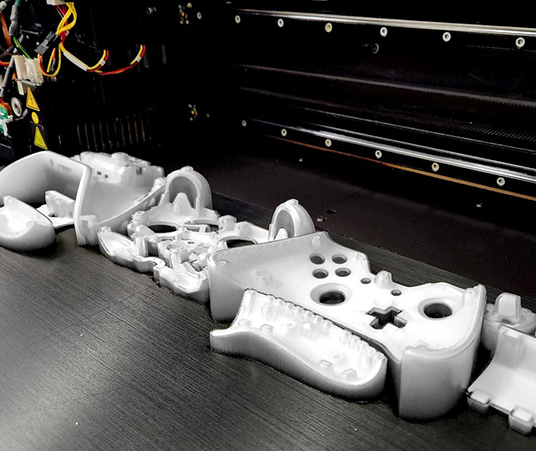

Microsoft Advanced Prototyping Center｜PolyJet + ToughONE
Microsoft Advanced Prototyping Center 长期将 PolyJet 用于硬件快速原型。全彩、多材料和较便捷的支撑去除能够帮助工业设计师快速实现复杂模型；ToughONE 的加入进一步提升了 PolyJet 在机械原型与功能验证中的适用范围，使部分原型可以同时兼顾外观与耐用性。
消费电子｜机械原型｜功能验证｜ToughONE。
查看Microsoft案例 >

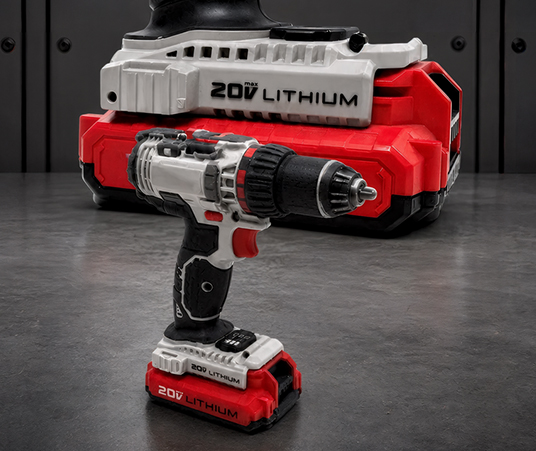

Jones Plastic｜J826 + ToughONE：从外观评审到功能验证
Jones Plastic 将 PolyJet 纳入内部产品开发流程，通过全彩、纹理、透明及软硬材料组合制作接近最终产品的实体模型；在需要更高耐用性的功能原型中使用 ToughONE，将视觉评审与实际测试进一步连接起来。
消费品｜CMF｜全彩多材料｜功能原型
查看Jones Plastic案例 >

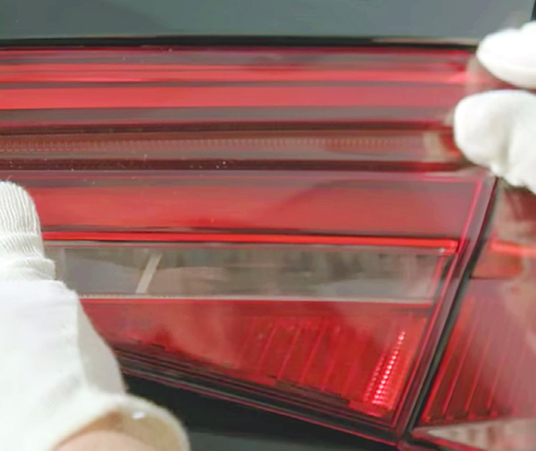

Audi｜PolyJet：透明多色尾灯原型
Audi 使用 PolyJet 一次打印透明、多色尾灯罩原型，减少传统多零件加工、着色与装配步骤。官方资料曾报告该原型流程可将设计验证周期缩短最高约 50%。
查看Audi案例 >推荐设备
J55ᵀᴹ Prime
桌面级全彩、多材料设计原型
适合设计团队快速进行颜色、材质、纹理和多方案评审。
Fortus 450mc
高性能工程材料原型
适合耐热、ESD、高强度和监管行业功能验证。

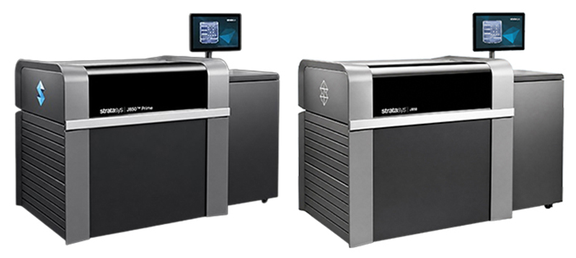

J850ᵀᴹ Prime/ Core
高保真、多材料与功能原型
覆盖大型高真实感模型、复杂多材料原型及 ToughONE 功能验证。
F370CR / F123CR
工程塑料与碳纤维原型
适合结构件、装配件、耐用件及工程验证。
J35ᵀᴹ Pro
办公环境多材料原型
适合办公室内完成设计概念、灰度/多材料及日常迭代。
F900 / F3300
大尺寸 / 高效率工程原型
适合大型汽车、工业设备与复杂结构的工程级原型。
H350
原型批次与生产前验证
适合 PA11/PA12/PP 多件功能样件和重复测试。
Origin Two
高精度小型功能原型
适合精密卡扣、连接器、耐热树脂及弹性体原型。
行业入口与应用延展
常见问题解答（FAQ）
快速原型和普通 3D 打印有什么区别？
快速原型强调的是产品开发流程：通过快速制作实体模型进行概念、外观、装配、功能和性能验证。3D 打印是实现快速原型的重要制造方式之一。
如何选择用于快速原型的 3D 打印技术？
首先明确需要验证的目标。颜色、透明度、纹理和软硬组合优先考虑 PolyJet；工程材料与结构性能优先考虑 FDM；高精度小型功能件和弹性体可考虑 P3；需要多件重复测试或原型批次时可考虑 SAF。
3D 打印原型可以进行功能测试吗？
可以，但应根据测试条件选择合适材料。卡扣、铰链、按键、耐热、ESD、结构强度或弹性测试所需的材料体系不同，建议先明确载荷、温度、环境与评价标准。
可以模拟最终产品的颜色和材质吗？
PolyJet 可支持全彩、透明、纹理以及多材料组合，适合 CMF 和高真实感设计评审。最终视觉差异仍会受到材料、表面处理、光照和具体工艺条件影响。
快速原型完成后能直接进入小批量生产吗？
部分应用可以从原型自然延伸到小批量或终端零件制造，但需要重新评估材料、质量一致性、成本、法规/认证及生产节拍。
