在电子行业,产品生命周期缩短、器件更新频繁、工装需求碎片化,传统加工方式常常难以兼顾速度、灵活性与工程要求。
Stratasys 可围绕电子产品开发与制造的多个阶段,提供覆盖 PolyJet、FDM、P3 等技术路线的聚合物增材制造解决方案,帮助企业更快完成验证、导入和现场响应。
电子制造正在面对更高频、更复杂的响应要求
当产品更迭加快、供应链波动加剧,制造体系需要的不只是更低成本,更是更短的导入周期与更强的现场适配能力。
电子与半导体企业当前普遍面临几类典型挑战:器件停产与替代带来的开发压力、质量控制环节对 ESD / 高温 / 精度的更高要求、短生命周期产品对数字库存和本地化制造的需求,以及自动化与精益制造背景下持续存在的效率与成本压力。资料中将这些问题归纳为器件短缺、质量管理、短产品生命周期与成本压力,并将更快的工装开发、本地化增材制造、尺寸精度与自动化支持作为核心应对方向。

器件停产与短缺
需要更快完成替代件、配套工装与验证件开发。

质量控制升级
工装夹具需要兼顾 ESD、耐温、强度与尺寸精度。

生命周期缩短
小批量、多版本、快迭代成为常态。

成本与效率压力
产线希望以更轻、更快、更灵活的方式完成工具导入。
Stratasys 如何帮助电子制造提升响应效率
不是只解决“样件打印”,而是围绕电子产品从研发到制造现场,建立更灵活的聚合物增材制造路径。
- 更快导入减少外协等待与反复开模,提升开发、修改与上线速度。
- 更贴近现场围绕 ESD、高温、低放气、洁净环境与自动化部署要求配置材料与工艺。
- 更适合多变更场景面对多型号、小批量、频繁修订的电子产品开发模式,更具灵活性。
覆盖电子产品从开发到制造的关键环节
以更匹配电子行业节奏的方式,支持前端验证与后端制造辅助。

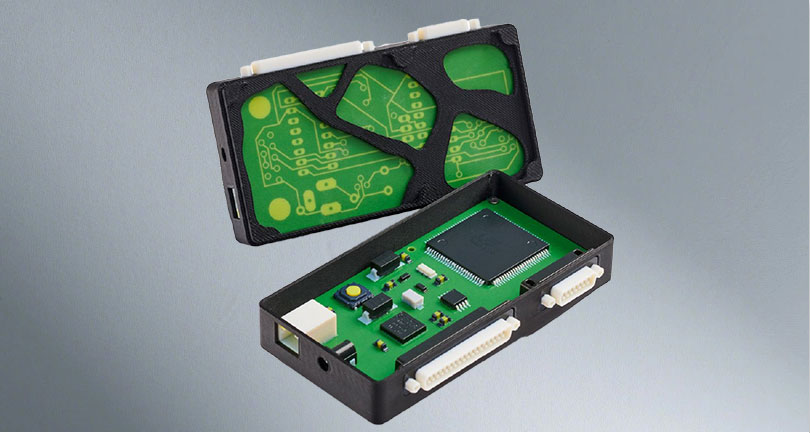

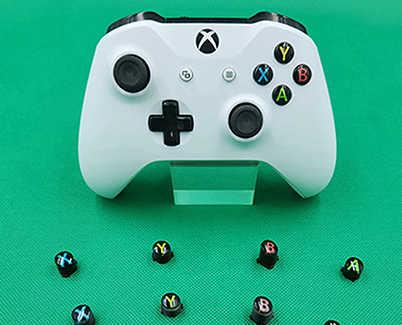

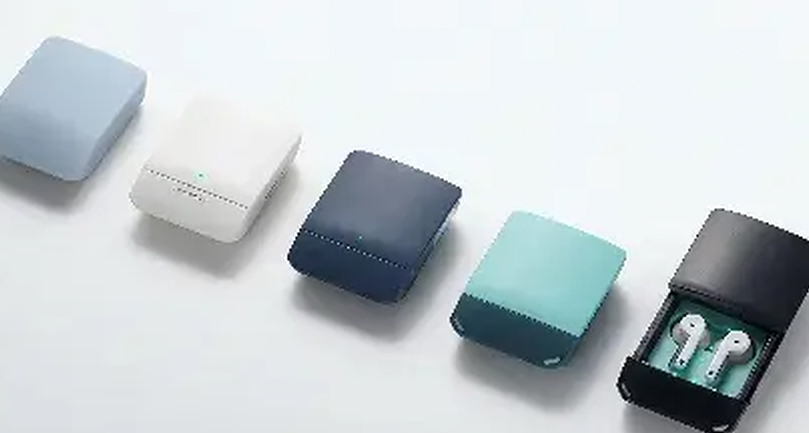

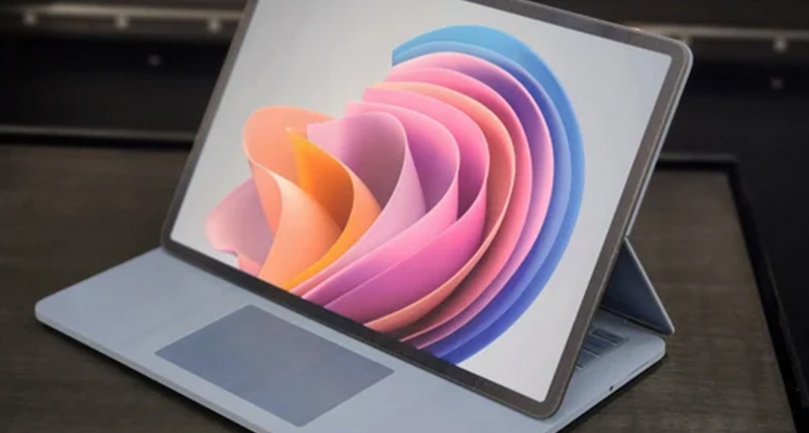

概念原型:更快完成外观与结构评审

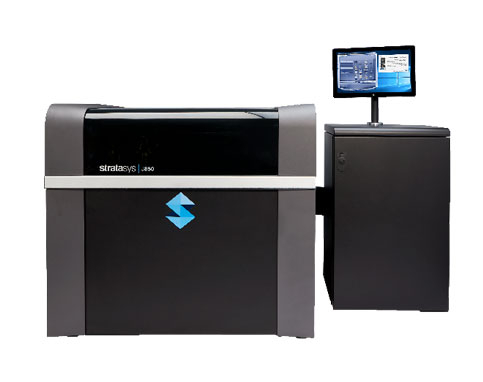

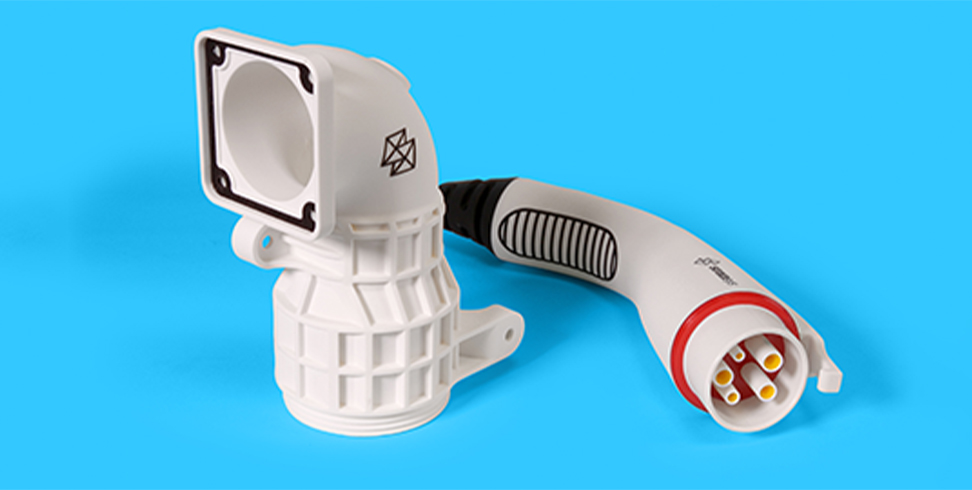

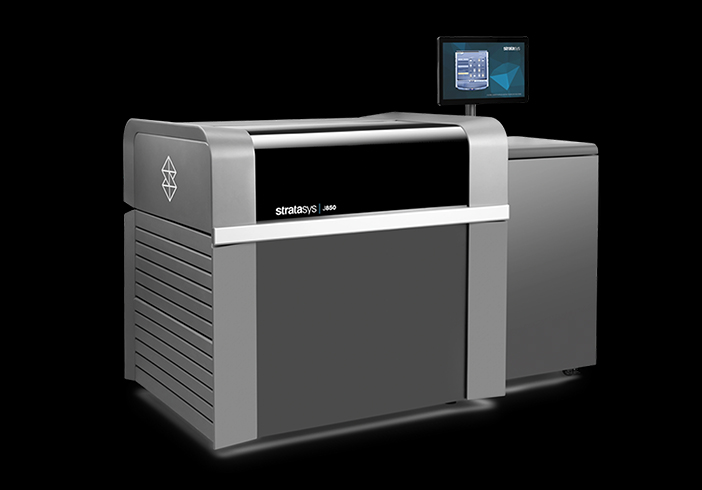

PolyJet 可用于多颜色、多材料、透明件及精细细节表达,适合电子产品开发前期的外观确认、结构关系评估、透明件展示与高真实感原型验证。资料中还提到可用于模拟 PCB、彩色精细原型与透明部件。

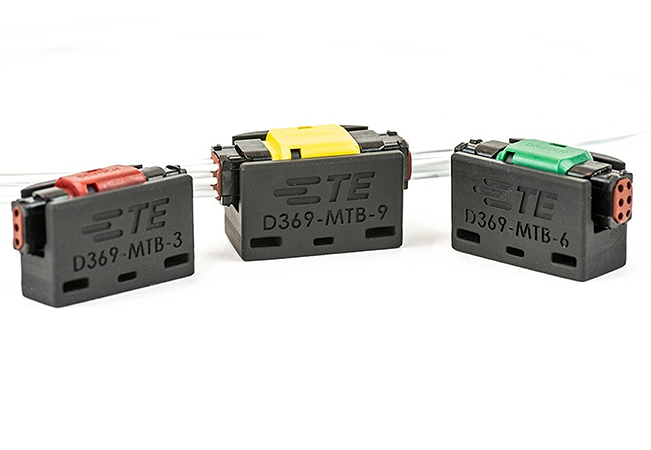

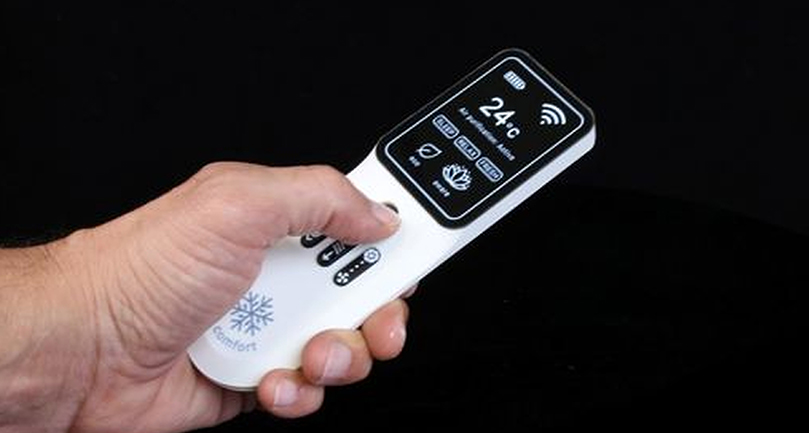

功能验证:不止于“看起来像”

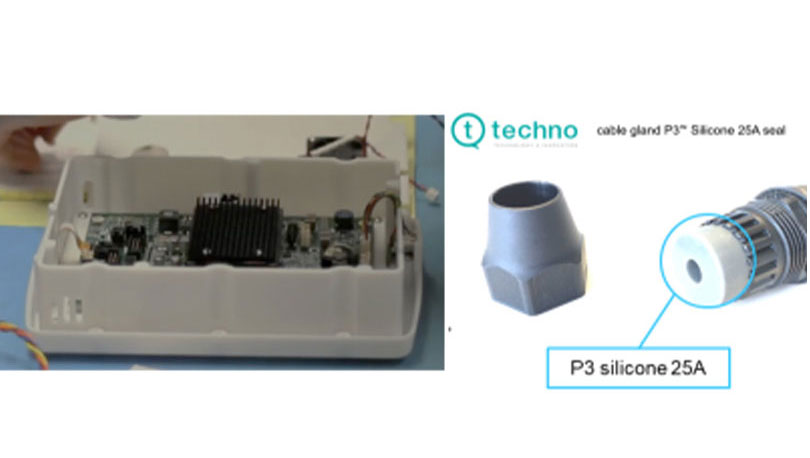

Stratasys 可支持用于 IP、IK、UV、介电测试的功能件开发。资料显示,FDM 与 P3 可面向更接近实际工况的功能验证,PolyJet 也可用于光导件与部分电子外壳功能验证场景。

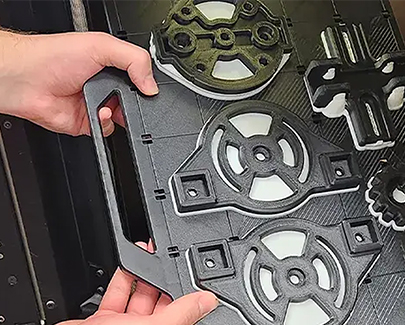

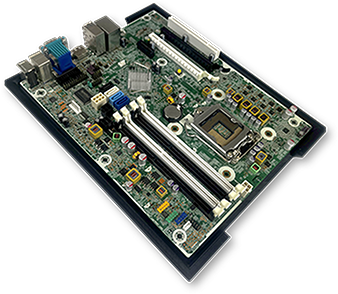

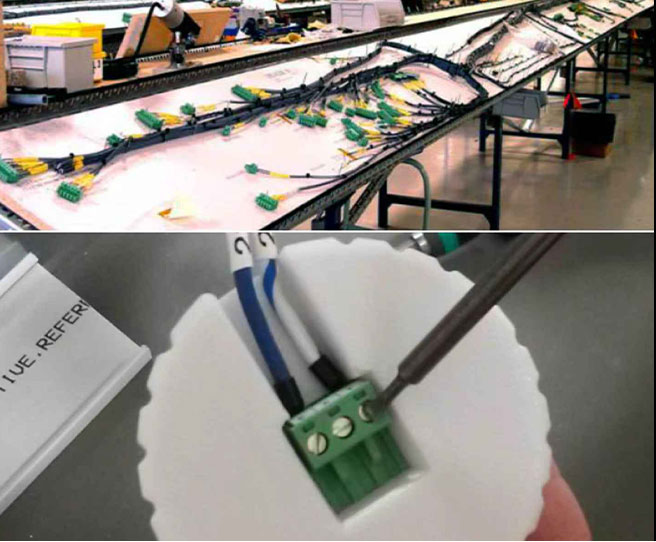

ESD 工装夹具:从快速交付到长期使用

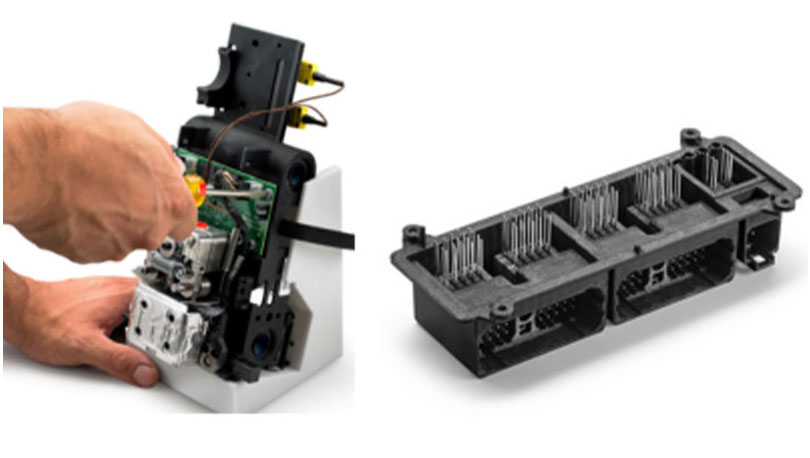

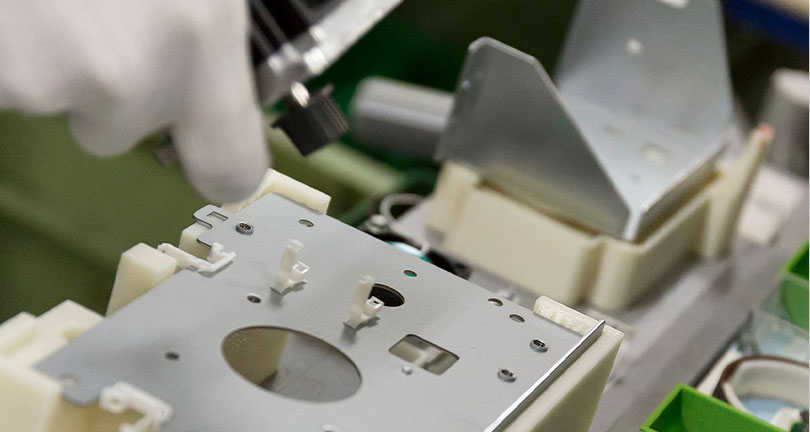

在电子装配、检测、搬运与自动化环节中,ESD 工装夹具是典型应用。资料明确强调这类场景对 ESD、高温能力、高尺寸精度的要求,且部分应用还涉及低放气与洁净室适配。对应技术包括 FDM 与 P3。

生产工具与自动化辅助:更轻、更快、更灵活

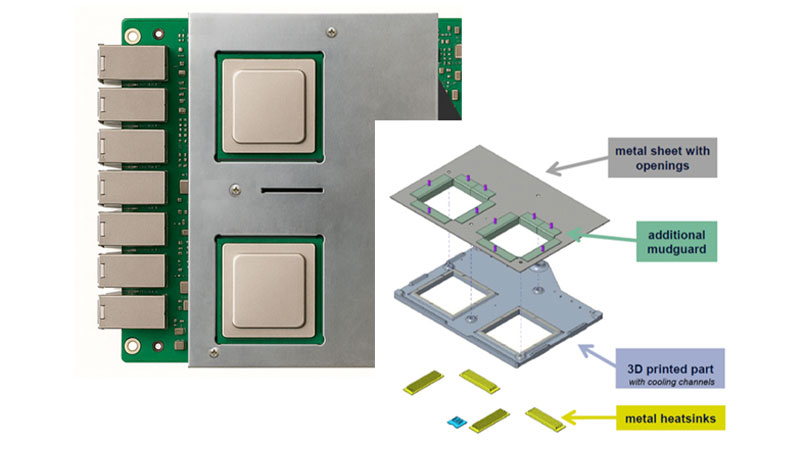

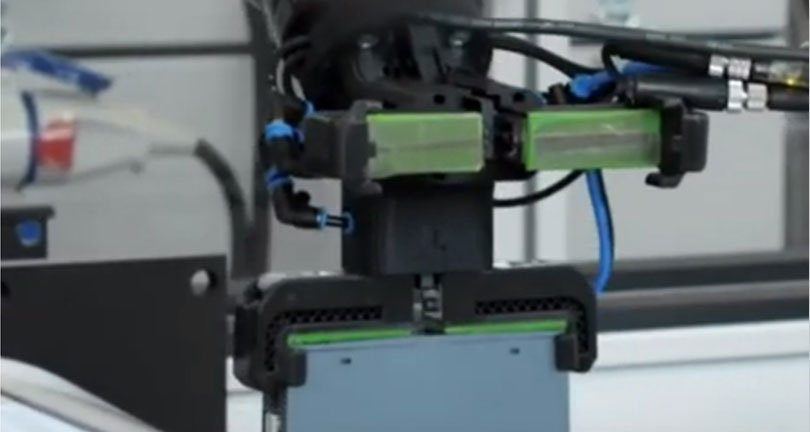

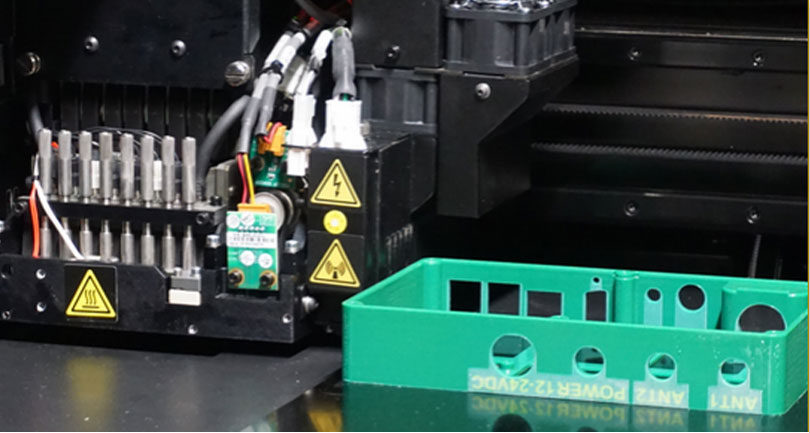

从 ESD 机械手末端工具,到电子元件周转载具、洁净室 JEDEC 高温载具、带冷却通道的 masking tool,Stratasys 可帮助企业降低工装重量,缩短交付周期,并更快适配新产品与新工位。
以合适的技术与材料,匹配不同电子应用
从高真实感原型到高要求 ESD 工装,再到高温载具,不同应用需要不同的技术路径。

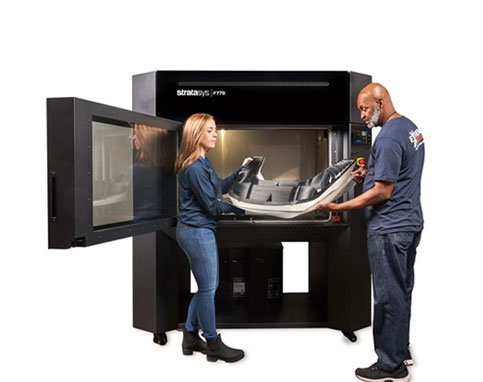

FDM
适合更偏工程化的电子行业应用,如 ESD 工装夹具、电子装配夹具、EOAT、托盘、支架和大尺寸外壳等。资料列出的 ESD 相关材料包括 ABS-ESD7、PC-ESD 和 Antero 840CN03。

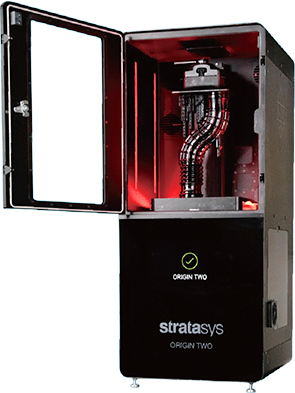

P3

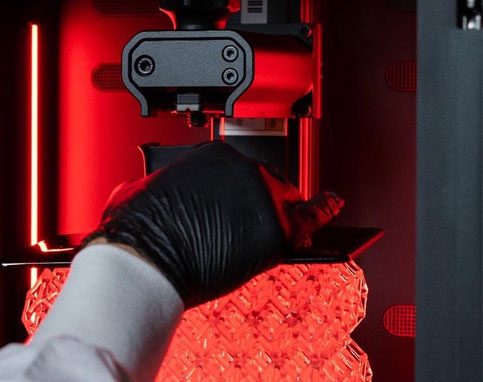

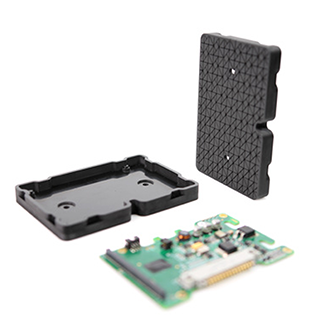

适合对表面质量、精度、各向同性与高温能力要求更高的应用。资料中特别提到 Loctite IND3380 及 Deflect 190 ESD,可用于高要求工装夹具、JEDEC tray、高温 ESD 场景等。

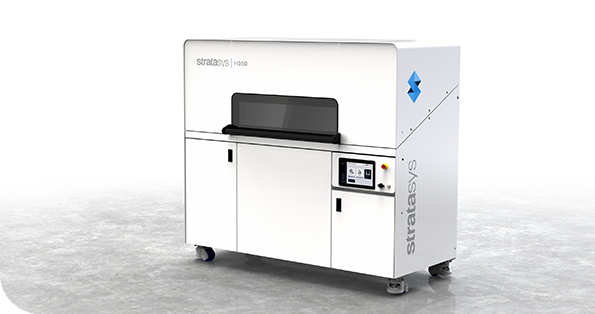

SAF

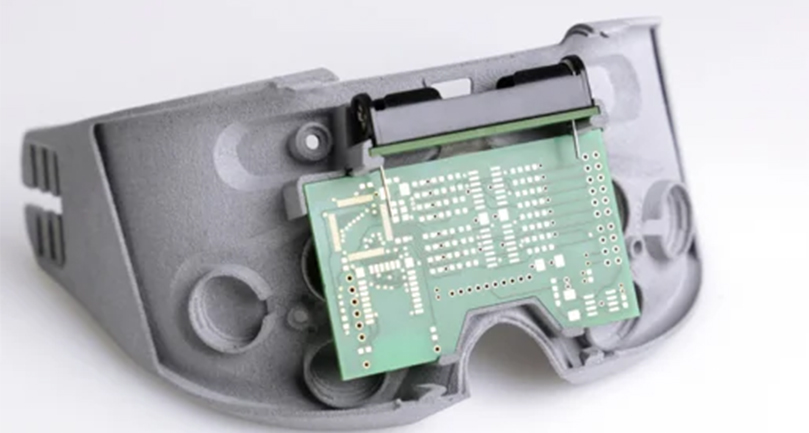

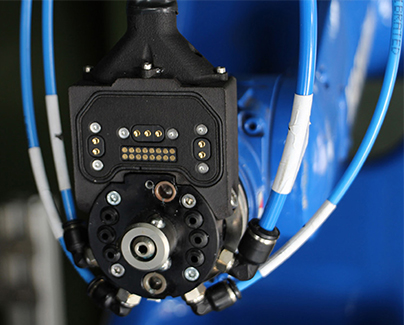

适合电子行业中对小批量一致性生产有要求的结构件应用。对于一些已经走出单件验证、但又尚未进入传统大批量开模阶段的部件,SAF 可提供更稳定的批量制造路径,尤其适用于结构件、支架、外壳、导流件等几何相对明确、批量需求持续存在的应用。资料中提到,SAF 可覆盖 0–50,000 件的生产区间,适用于 housing、brackets、ducts 等部件,并强调其更低单件成本与批量制造适配性。
材料组合
-

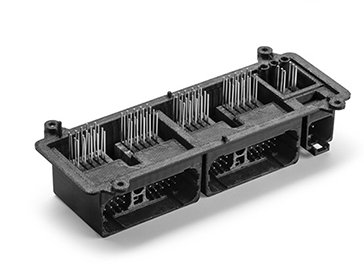

ABS-ESD7: 通用型 ESD 工装、托盘、抓手与装配夹具
-
Antero 840CN03: 适合更高性能、低放气、半导体相关场景
-
SAF PA12: 适合通用型结构件、小批量壳体、支架与功能部件生产
-
PC-ESD / PC FR: 兼顾韧性、耐热与部分更高要求的电子工装应用
-
Loctite IND3380 / Deflect 190 ESD: 适合高温、高精度、ESD 相关工装与载具场景
-
SAF PP: 适合对耐化学性、耐潮湿性或轻量化有需求的电子类部件应用

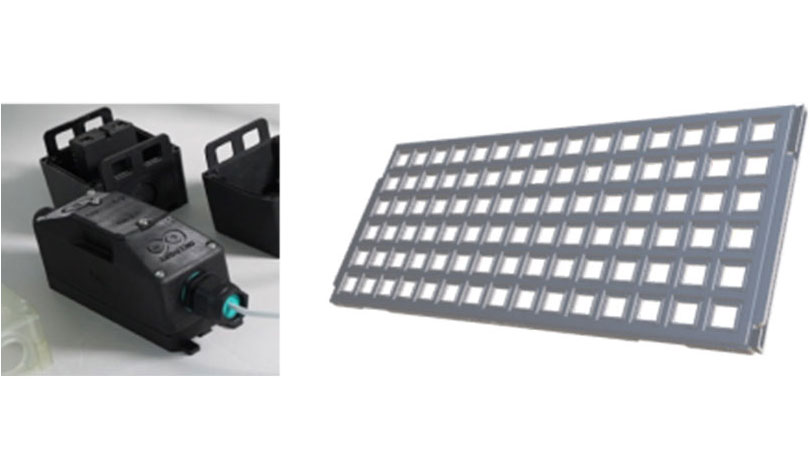

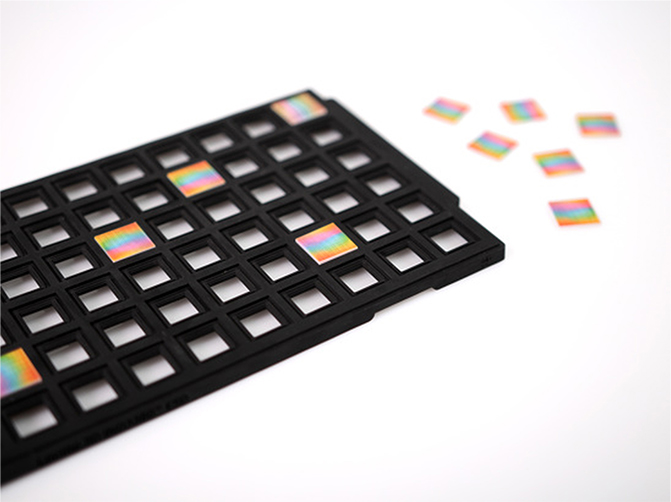

高温 ESD 载具:面向 JEDEC Tray 等更严苛应用
在先进封装与高温流程场景中,载具不只是承载工具,更直接关系到尺寸稳定性与流程可靠性。
JEDEC 载具关键要求包括:
- 表面电阻通常在 10⁴–10¹¹ Ω/sq
- 需在 125–150°C 持续 12 小时以上 不发生翘曲
- 更高要求场景可进一步提升至 180°C
Stratasys 解决路径:P3 技术 + Deflect 190 ESD 材料,其参数包括: HDT 190°C、表面电阻 10⁶–10⁸ Ω/sq。
这类方案更适合需要兼顾 ESD、高温与尺寸稳定性的电子/半导体周转载具。
