FDM零件仿真，为什么不能只看CAD和材料参数？
在进行结构设计时，工程师通常会使用有限元分析(FEA)，预测零件在载荷下的应力、变形和失效风险。但对于FDM 3D打印零件而言，仅将CAD几何和材料参数导入传统有限元软件，得到的结果可能无法准确反映零件打印后的真实表现。
原因在于，最终打印出来的FDM零件，其力学性能不仅由几何形状和材料决定，还受到打印方向、层高、填充方式以及材料沉积路径等制造参数的直接影响。
一个FDM零件，可以理解为“几何结构 + 材料性能 + 工具路径”的共同结果。
1、为什么传统有限元分析难以准确预测FDM零件?
传统有限元分析通常将零件视为均匀、各向同性的连续材料。对于机加工或注塑零件，这种假设在很多场景下具有一定合理性。但FDM零件由一条条熔融材料沉积形成，每条挤出路径之间通过热融合连接，材料沿沉积方向和垂直于沉积方向的性能并不完全相同。
实际零件的结构性能还会受到多项打印参数影响：
- 零件在打印平台上的摆放方向
- 每层材料的沉积方向
- 轮廓路径与内部填充路径
- 填充密度和填充图案
- 层高及不同区域的材料分布
- 路径转向、边界和薄壁区域的局部结构
这些信息通常不会完整体现在标准CAD模型中。因此，采用传统各向同性材料参数进行仿真，得到的往往是一个经过理想化处理的零件，而非真正打印完成后的零件。
2、增大安全系数，无法解决所有问题
为了弥补仿真结果的不确定性，一些工程师会采用更大的安全系数。这种方法虽然简单，却可能带来两个问题。一方面，过高的安全系数容易导致零件过度设计，增加材料用量、打印时间和零件重量，削弱增材制造在轻量化和材料效率方面的优势。另一方面，统一放大安全系数也未必能够覆盖由打印方向、层间结合或局部路径变化引起的特定失效模式。
对于承载类工装、夹具和结构零件而言，未经量化的风险不会因为增加安全系数而消失。工程师真正需要的是能够反映打印过程的仿真模型，从设计阶段判断零件会在哪里失效、能够承受多大载荷，以及应当如何调整打印参数。
3、为什么FDM仿真一直较难实现?
过去，行业和学术界曾尝试采用多种方法描述FDM零件的各向异性。例如，通过复合材料层合板理论或各向异性材料模型，可以在一定程度上描述层间强度差异，但难以捕捉轮廓路径、填充方向、路径转向及局部材料方向不断变化所形成的细粒度差异。
从理论上说，对每一条挤出路径单独建模可以获得更高的物理精度。但对于生产尺寸的零件，这种方法会产生规模极大的有限元网格，计算成本和处理时间难以满足实际工程需求。
另一种思路是采用均质化方法，将局部材料结构简化为具有平均性能的连续材料。然而，FDM内部并不总是规则、周期性的结构：
- 轮廓路径会沿零件边界变化
- 填充路径会在壁面附近转向
- 稀疏填充与致密区域的力学表现不同
- 薄壁、孔洞和应力集中区域具有独特的路径分布
而这些区域恰恰往往决定了零件最终如何失效。这些方法所面临的共同问题，是没有将真实工具路径作为仿真的核心输入：精细到逐条路径的模型计算成本过高，经过高度简化的模型又可能丢失关键制造信息。
4、可信的FDM仿真需要哪些信息?
为了更准确地预测FDM零件的结构性能，仿真系统需要同时理解零件设计和打印过程，包括：
- 每条材料路径的沉积位置和方向
- 零件的打印方向和层高
- 轮廓数量、填充图案和填充密度
- 不同打印机、材料和层高组合下经过验证的力学性能
- 与FDM打印结构相匹配的失效判据
这些数据其实已经存在于打印准备软件生成的工具路径中。工具路径记录了材料将在哪里沉积、沿什么方向沉积，以及零件内部采用怎样的填充结构。相比单纯的CAD模型，工具路径更接近零件最终制造完成后的真实状态。
与此同时，计算速度也十分关键。假如一次仿真需要数小时甚至数天，而打印和测试一个实物样件所需时间更短，工程师往往会选择直接打印。只有当仿真速度足以融入日常设计迭代流程时，它才能真正改变工程决策方式。
5、从工具路径出发
NoviPath如何改变FDM仿真?
Novineer开发的NoviPath FDM仿真引擎已集成至GrabCAD Print ProNoviPath从GrabCAD Print Pro生成的实际打印工具路径出发，读取零件的打印方向、层高、材料沉积方向、轮廓及填充图案，并将这些制造信息映射至有限元模型中。
图1：基于实际打印工具路径，将零件不同区域的材料沉积方向映射至有限元模型
这样得到的仿真模型能够更加真实地反映零件打印后的结构状态，而非仅以CAD几何和通用材料数据进行近似计算。其技术架构主要包括三个部分：
1.基于工具路径的材料性能映射
系统根据真实沉积路径，为零件不同位置分配具有方向性的材料性能，减少传统均质化方法因平均化处理而产生的偏差。
2.优化的有限元网格策略

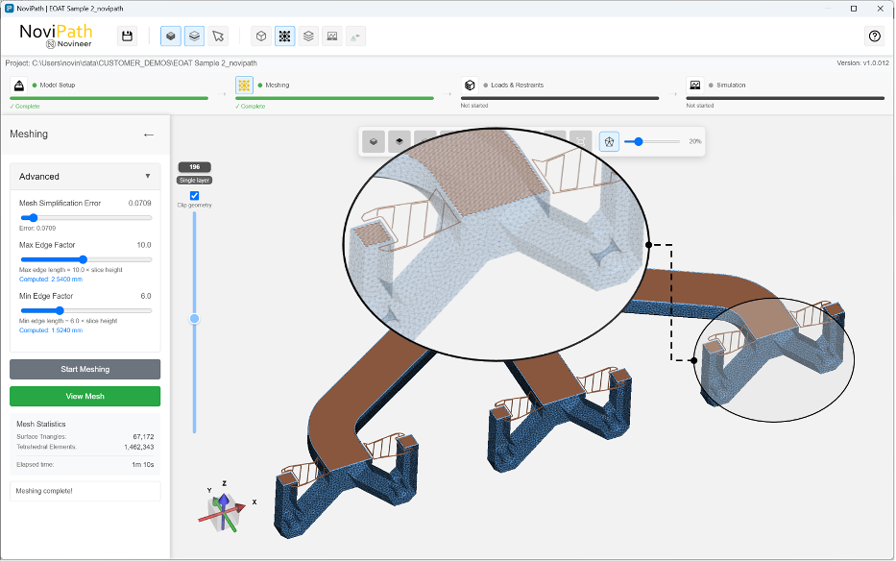

无需逐条建立挤出路径的实体网格，即可在零件尺度上保留工具路径对力学性能的影响，从而兼顾计算精度和计算效率。
3.经过实验验证的失效判据
仿真所使用的材料模型来源于针对特定打印机、材料和层高组合开展的实验表征。每一种组合涉及18项独立力学性能参数，使仿真模型能够更加接近实际打印零件的表现。

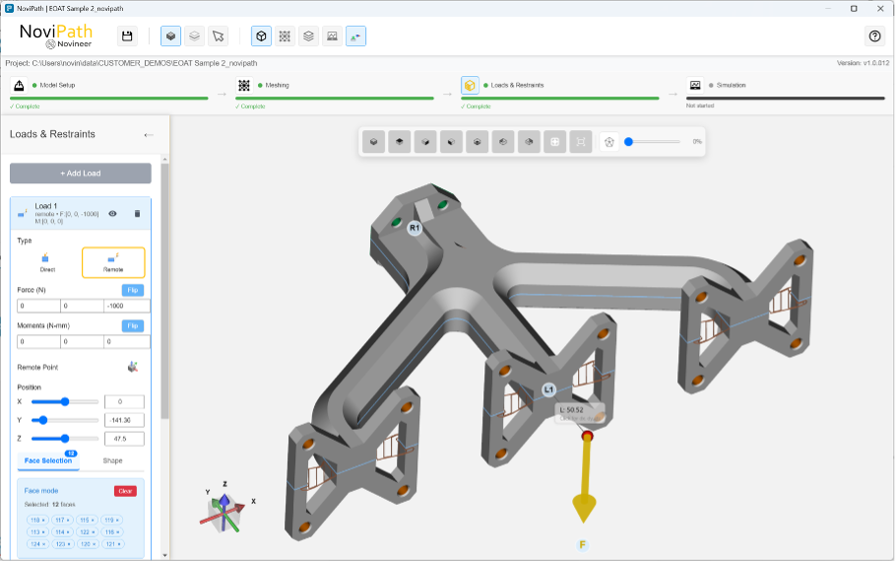

图2：工程师可在NoviPath中选择零件表面，并设置载荷、约束及受力方向。
6、从数天迭代缩短至数小时
根据Novineer公布的测试结果，NoviPath可在普通计算机硬件上，以低于8GB的内存，在10分钟内完成接近F900打印平台尺寸——约406毫米×470毫米——零件的仿真。
目前模型结果与物理实验之间的差异约为5%至18%，完整测试方法和技术分析还将通过后续技术白皮书进一步公布。
在GrabCAD Print Pro中，工程师可以调整零件打印方向、栅格角度或轮廓设置，随后重新运行仿真，直接观察这些参数对结构性能的影响。

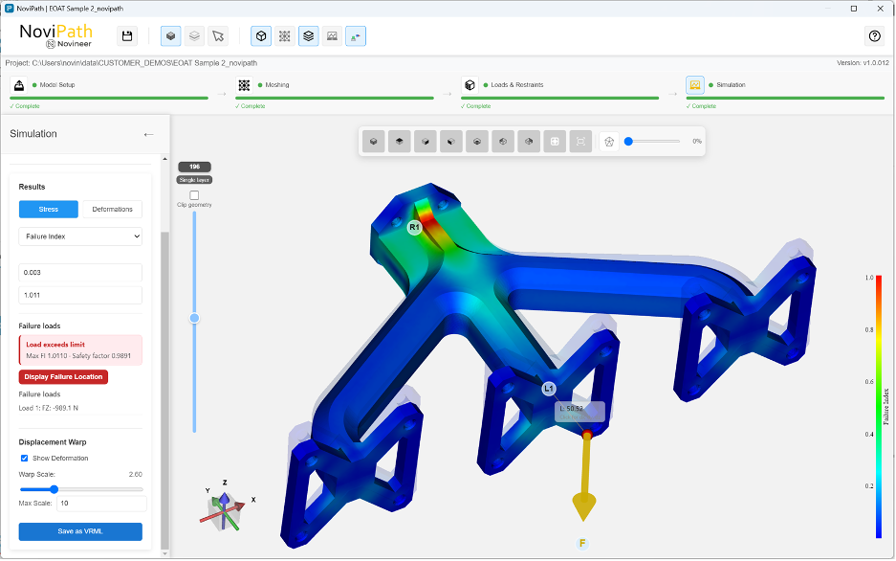

图3：通过失效指数和载荷预测结果，识别零件在当前工况下的高风险区域
这种工作流程可以减少反复打印和破坏性测试所需的样件数量，将过去需要数天甚至数周的部分设计验证工作压缩至数小时，同时降低材料消耗、设备占用时间和迭代成本。

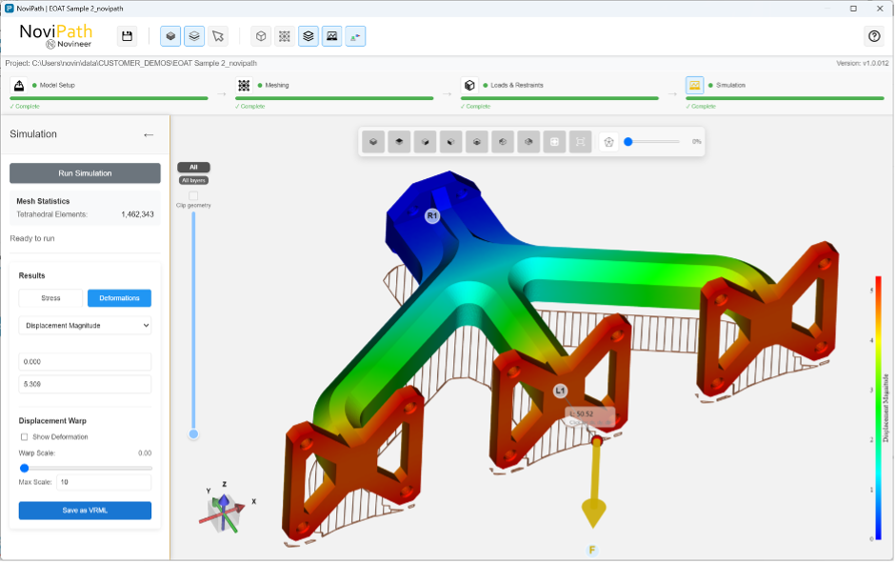

图4：位移分析结果可显示零件在载荷作用下的变形位置与位移分布
这并不意味着所有物理验证都可以取消。对于安全关键型零件和需要认证的生产应用，实物测试仍然是完整验证流程的重要组成部分。但在设计迭代阶段，工具路径仿真能够帮助工程师提前筛选方案，将实物测试集中在更有可能满足要求的设计上。
7、首批支持的材料与设备
NoviPath首批验证材料库计划覆盖：
- Antero 800NA
- FDM Nylon 12CF
- ULTEM 9085
初期支持的Stratasys FDM设备包括：
- F900
- Fortus 450mc
- F3300
相关材料数据均基于特定设备和层高条件下的试样测试建立，而非直接使用通用材料数据表中的参数。
在一个汽车装配线支撑工装案例中，通过仿真优化，零件在保持规定安全系数的同时实现了最高约35%的减重，验证周期也由数周缩短至数小时。
8、仿真正在拓展FDM结构应用的边界
对于概念模型和外观原型，工程师可以通过快速打印和测试完成设计迭代。
但当FDM进一步进入承载工装、生产夹具、结构支架和最终用途零件时，企业需要回答更严格的工程问题：
- 这个零件能够承受多大的载荷?
- 哪个区域最可能发生失效?
- 改变打印方向会带来怎样的影响?
- 是否能够在保持安全系数的同时进一步减重?
- 当前设计是否具备进入生产验证的条件?
这些问题仅依靠经验、安全系数或通用材料参数很难得到充分回答。随着工具路径信息、材料表征与有限元分析逐步结合，工程师能够在打印之前评估不同制造策略，让FDM零件的设计优化从经验判断走向更加量化的工程决策。
FDM硬件、材料和过程控制已经能够稳定制造复杂的工业零件。工具路径仿真进一步补充了结构应用所需的工程依据，使企业能够更有信心地将FDM应用于承载工装、结构制造辅助工具、航空航天支架以及需要性能验证的零部件。
当仿真能够真正理解FDM的制造方式，工程师考虑的便不再只是“这个零件能否打印”，而是如何利用增材制造特有的设计自由度，在重量、成本、交付周期和结构性能之间找到更优的平衡。
