万字深度拆解｜丰田如何把3D打印带入汽车研发与制造全流程？
——从产品与零部件开发、制造工艺验证，到生产线建设、装配与量产维护，完整拆解丰田17类典型增材制造应用。
当人们讨论丰田如何加快一款新车的开发时，首先想到的往往是平台化设计、供应链协同，以及广为人知的精益生产体系。
但如果把视线从整车和核心零部件移开，深入研发实验室与生产线，还会看到另一类很少出现在新车发布会上的部件：
- 电池开发阶段使用的测试托盘和替代件;
- 焊接、冲压与涂装验证中的夹具和模具;
- 机器人末端安装的搬运工具;
- 车门检测、装配防错与生产维修使用的专用工装
……
这些零件看起来并不起眼，却直接决定着很多工程任务能否按计划推进。电池替代件没有到位，装配和设备验证无法开始;焊接夹具仍在加工，新的工艺参数就无法测试;机器人已经安装完成，末端执行器尚未交付，轨迹调试和节拍验证仍然要继续等待。
在汽车研发制造过程中，工程师花费的时间并不全部用于设计和测试。相当一部分时间，消耗在等待样件、等待工装，以及等待修改后的工具重新回到现场。
1、丰田正在用3D打印缩短这些等待
在Stratasys与丰田持续十余年的合作中，增材制造逐步从原型制作进入更多真实工程环节：
- 在正式零部件到位前，打印替代件和测试托盘，提前检查装配关系;
- 在工艺方案持续调整时，快速更新焊接夹具、遮蔽工具和成形模具;
- 在生产线建设阶段，制造机器人末端执行器、装配工具和检测夹具;
- 在量产运行阶段，按需补充夹爪、喷嘴和工具维修件
为了应对这些差异明显的任务，丰田也没有依靠单一的3D打印工艺。
从大尺寸工程级热塑性工装，到复杂尼龙生产部件;从透明工艺验证件，到刚性与柔性材料一体成型的密封工具，丰田已经将FDM、SAF、立体光固化、P3和PolyJet五类Stratasys技术带入不同的研发与制造场景。
目前，我们已经整理出17类丰田典型应用。下面，我们将沿着一款汽车从产品开发走向量产的过程，详细拆解丰田把3D打印放在了哪些环节，不同技术与材料分别解决了什么问题，以及这些看似分散的应用，如何共同加快汽车研发和生产准备。
2、一家汽车企业，为什么需要五类3D打印技术?
汽车制造现场不存在一种统一的零件工况:
- 机器人末端执行器尺寸较大，需要兼顾刚度、重量和耐用性;
- 焊枪清洁喷嘴体积不大，却可能需要在多个工位批量部署;
- 透明车身替代件承受的载荷有限，但必须让工程师看到封闭腔体内部的材料流动;
- 泄漏测试工具则需要同时具备刚性支撑与柔性密封能力。
这些零件面对的尺寸、数量、载荷、精度和使用环境差异很大。丰田采用的五类Stratasys技术，也由此形成了较为清晰的应用分工：
- FDM：大尺寸、耐用、轻量化的结构性工装，例如装配工具、焊接夹具、机器人末端执行器和冲压模具。
- SAF：复杂尼龙部件及具有批量需求的生产零件，例如电池替代件、变速箱搬运工具和焊枪清洁喷嘴。
- 立体光固化：对表面质量、精细曲面或透明度有要求的应用，例如涂装遮蔽夹具和透明车身验证件。
- P3：尺寸较小、结构精细、需要快速补充的功能件，例如铆钉枪维修件和定制夹爪。
- PolyJet：需要高精度或刚柔材料组合的工具，例如车门调整夹具、泄漏测试工具和防刮伤工装。
技术选择通常从应用本身开始。工程师需要先确定零件用于哪个阶段，需要使用多少次，承受怎样的载荷，是否需要耐温、透明、柔性或复杂结构，再决定对应的设备和材料。
丰田在北美建立的Toyota Add Lab，也让这种多技术应用具备了内部快速响应的条件。工程人员可以从现场需求或初步草图出发，完成数字建模、打印、试装与修改。部分工具可以从最初构想到工作原型，在一天内完成转换。
这使3D打印不再只是一个接收文件、输出样件的部门，而开始与生产工程、工艺开发和现场改善形成更紧密的连接。
3、产品与零部件开发: 在正式零件到位前，让验证工作先开始

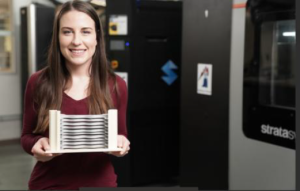

电池模块测试与装配验证托盘
技术：FDM|设备：F770|材料：ASA
新能源汽车的电池系统仍在开发时，生产工程团队往往已经要开始准备设备、工装和装配流程。
模块如何进入托盘，自动化设备从哪里抓取，线束和接口是否会与周边结构发生干涉，操作人员有没有足够的装配空间，这些问题都需要通过实体零件进行确认。
但正式电池部件通常不会在项目早期全部到位。丰田使用F770和ASA材料制造电池模块测试与装配验证托盘，用于电池产线开发阶段的早期测试。
工程师可以利用托盘检查模块的位置、间距、安装姿态和周边空间，也可以验证机器人或搬运设备是否能够按照预定方式完成取放。
电池设计发生变化后，托盘数据可以同步修改，再打印下一版本。这类工具不需要完整复制电池部件的电气、热学和力学性能。它首先承担的是几何与装配验证任务，让设备和工装开发能够在正式部件交付前提前开始。
一处装配干涉如果在这一阶段被发现，可能只需要修改某个部件或托盘;如果问题到了设备安装和试生产阶段才暴露，机器人轨迹、输送机构、检测程序和作业流程都可能受到影响。

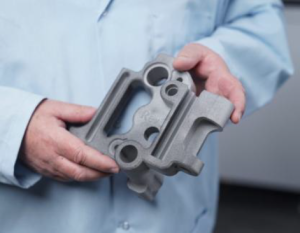

电池部件替代件
技术：SAF|材料：Nylon 12
除了尺寸较大的测试托盘，丰田还使用SAF制造电池部件替代件。这类零件复制电池部件的轮廓、孔位和装配特征，用于匹配检查、设备开发和设计迭代。随着电池结构变化，工程师可以更新模型，快速获得新版本实物。
SAF采用粉末床成形方式，复杂结构不需要增加传统意义上的支撑，同一构建空间中还可以布置多个零件或多个设计版本。当团队需要同时验证一批部件、多个安装位置或不同设计方案时，这种制造方式能够更好地兼顾复杂度和数量。
数字模型可以在短时间内更新，但装配问题最终仍然需要在实物上确认。电池替代件的作用，就是缩短最新设计数据与实体验证之间的间隔。

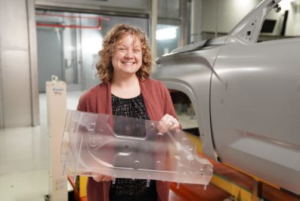

透明车身替代件
技术：立体光固化|设备：Neo800|材料：Somos® WaterShed
汽车车身内部存在大量封闭或半封闭结构，例如门槛、立柱和车门腔体。为了提高防腐性能，生产过程中需要向这些区域喷涂防腐蜡。
喷嘴位置、喷射方向、流量，以及车身内部的筋位、孔洞和腔体结构，都会影响材料最终覆盖的范围。问题在于，这一过程发生在车身内部。
传统检查往往要在喷涂完成后切开车身，对局部区域进行观察。工程师可以检查结果，却很难完整看到防腐材料如何进入腔体、沿什么路径流动，又在哪些区域出现覆盖不足。
丰田使用Neo800和透明Somos WaterShed材料制造车身结构替代件。车身结构中的曲面、孔洞、筋位和内部通道被保留下来。进行喷涂试验时，工程师可以透过零件观察防腐蜡的流动路径和覆盖状态，据此调整喷嘴角度、位置和流量。
在这一应用中，透明度本身就是工程功能。它将原本隐藏在结构内部的喷涂过程直接呈现出来，使防腐工艺可以在正式生产前得到优化。
相同的思路还可以用于观察冷却液流动、清洗液覆盖、润滑剂分布、密封胶流动和灌封材料填充等过程。
4、制造工艺开发: 工艺方案不断调整，夹具和模具也要跟上

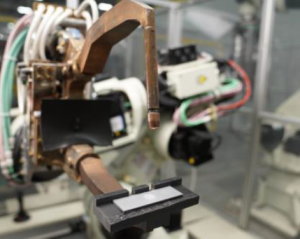

焊接测试定位夹具
技术：FDM|设备：Fortus 450mc|材料：ASA
汽车焊接工艺通常需要经过多轮试验。
材料牌号、板材厚度、表面状态和零件叠层发生变化后，工程师需要重新确认焊接电流、压力、时间和焊点位置。每一组方案都要通过实际焊接和后续检查进行验证。
丰田使用Fortus 450mc和ASA材料制造焊接测试定位夹具，用于固定试验件，并模拟量产状态下的板材叠层。这类夹具具有明显的阶段性。
焊接方案尚未冻结时，测试位置和板材组合可能不断变化。夹具可能只服务于几轮试验，却必须保持准确定位，并及时适配下一套测试方案。如果每次调整都重新外协加工金属夹具，夹具制造所花费的时间，甚至可能超过焊接测试本身。
采用FDM后，工程师可以根据最新测试方案修改数据，在内部重新制造夹具。夹具在测试中发生磨损或损坏，也能够按需补充。对于工艺开发工具来说，关键不只是使用寿命，还包括它能否及时支持当前版本的测试。

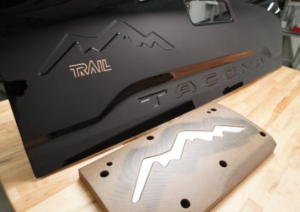

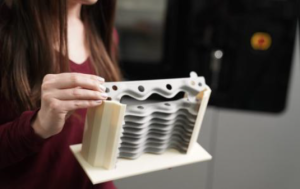

钣金冲压模具
技术：FDM|设备：F3300|材料：ULTEM™ 9085
丰田还将FDM用于钣金成形模具。传统钣金模具通常需要经过材料准备、粗加工、精加工、装配和试模。对于长期、大批量生产，金属模具依然具有明确优势。
但在样车、试制和工艺验证阶段，零件设计可能继续调整，模具预计使用次数也较为有限。工程团队此时更关心能否尽快获得成形件，检查轮廓、装配关系和局部工艺表现。
丰田使用F3300和ULTEM 9085材料制造钣金冲压模具。F3300的多分辨率打印能力，可以让模具的大体积区域侧重构建效率，关键轮廓和细节区域则采用更精细的输出方式。
聚合物模具进入钣金成形应用后，工程师仍然需要评估：
- 板材厚度与材料强度;
- 成形深度与最大压力;
- 圆角半径和局部受力;
- 模具支撑方式;
- 预计成形次数和磨损情况
这类模具更适合批量有限、时间敏感、设计仍可能调整的试制任务。当模具能够更快完成，钣金结构也可以更早进入实际成形、装配和后续验证，不必等到正式金属模具完全准备好之后才开始。

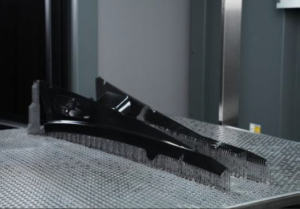

涂装遮蔽夹具
技术：立体光固化|设备：Neo800|材料：Somos® WaterShed Black
汽车涂装过程中，部分孔位、安装面、密封面和功能区域需要保持未喷涂状态。遮蔽夹具必须准确贴合零件曲面。边界位置出现偏差，可能造成涂层越界、覆盖不足或后续返工。
丰田使用Neo800和Somos WaterShed Black材料制造精密涂装遮蔽夹具。立体光固化能够较好地复制复杂曲面和遮蔽边界，使夹具在重复安装时保持相对一致的位置。车型曲面或者喷涂区域发生变化后，工程人员可以根据更新后的三维数据修改夹具。
产品数据和工装数据由此形成了更直接的连接：零件版本更新，对应的遮蔽工具也能够及时调整。对于车型变化频繁、遮蔽区域复杂的任务，这种数字化方式可以减少手工制作和反复修整带来的时间消耗。
刚性盖体与柔性密封结构一体成型

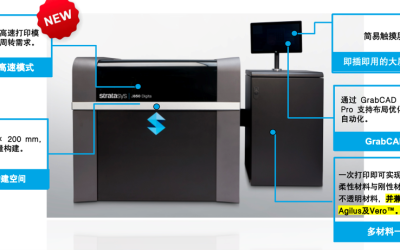

技术：PolyJet|设备：J850|材料：Vero + Agilus
泄漏测试工装需要同时具备两类性能。
主体需要足够刚硬，保证安装和测试过程中不会明显变形;与被测零件接触的位置又要保持柔软，才能适应表面误差并形成密封。
传统方案通常由刚性盖体、橡胶垫片、定位件和紧固件组成。零件数量增加后，装配误差、密封件错位和尺寸累积也会随之增加。
丰田使用J850，将Vero刚性材料与Agilus柔性材料打印在同一件工具中。刚性区域负责结构支撑和定位，柔性区域按照配合面轮廓形成密封。密封面的厚度、位置和形状，都可以直接在数字模型中定义。
当接口形状发生变化时，工程师可以同步修改刚性主体和柔性密封区域，无需分别制造两类零件，再重新确认装配关系。PolyJet多材料打印在这里解决的是工装界面问题：工具既要保持稳定，又要与零件表面形成可靠、可重复的接触。
5、生产线建设与装配: 工装开始影响机器人、工位和质量检测

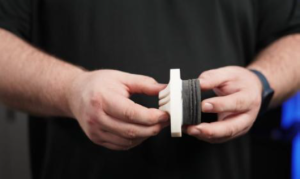

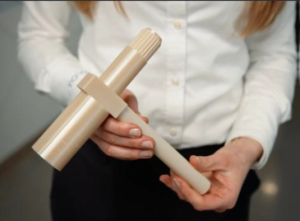

变速箱装配对中工具
技术：FDM|设备：F900|材料：ULTEM™ 9085
变速箱装配过程中，需要准确对准齿轮箱与离合器花键。原有金属工具可以完成定位，但工具本身较重。操作人员需要在一个班次中反复拿取、插入、旋转和移除工具，重量会直接影响操作负担。丰田使用F900和ULTEM 9085材料重新设计并制造了轻量化装配对中工具。
采用FDM后，工程师可以在非关键区域引入中空结构，在主要受力位置设置加强筋和局部实体结构，在降低重量的同时保持必要刚度。材料发生变化后，工具结构也需要重新设计。花键导向区域的尺寸、主要受力方向、打印方向、壁厚、重复磨损以及意外跌落，都要纳入评估。
对于生产工位而言，工具重量的影响会随着使用频率不断累积。一天只操作几次时，差异可能并不明显;一个班次重复使用数十次后，工具重量就会影响人员疲劳、动作一致性和操作节拍。

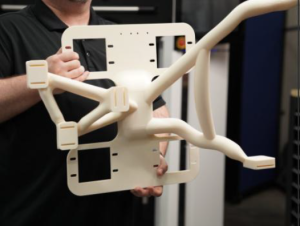

机器人末端执行器
技术：FDM|设备：F770|材料：ASA
这套机器人末端执行器用于搬运仪表板总成。传统末端工具通常由金属管材、板材、连接件和紧固件构成，需要经过切割、机加工、焊接和装配。结构越复杂，零件和焊缝越多，工具重量与制造周期也越高。
丰田采用F3300和ASA材料制造轻量化机器人末端执行器。采用3D打印后，工程师可以围绕实际受力路径重新布置结构，将安装接口、加强筋、气路及线缆导向整合进工具，并在非关键区域减少不必要的材料。
在这项应用中，末端执行器的交付周期缩短了六周。随着工具重量下降，生产线还能够采用尺寸更小、成本更低的机器人系统。
一件末端工具的变化，由此影响到多个工程环节：
- 工具制造与修改周期缩短;
- 末端重量下降，减少对机器人有效负载的占用;
- 原本需要焊接和装配的多个结构可以被整合;
- 机器人安装、编程和轨迹调试能够更早开始;
- 车型或零件变化后，末端工具可以更快改型。
评估这类应用时，不能只比较打印工具和金属焊接工具的单件价格。工具重量、机器人规格、制造周期、安装时间、调试进度和后续换型速度，都应放在同一套工程成本中计算。

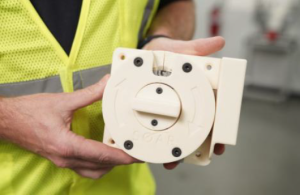

螺柱防错装配工具
技术：FDM|材料：ASA
汽车装配线上经常要处理不同车型、配置和零件版本。部分零件外形十分接近，差异可能只体现在螺柱数量、位置或安装方向。错误配置一旦进入后续工序，可能造成返工，严重时还会带来不必要的停线。
丰田使用FDM制造螺柱防错工具，并在工具内部加入机械锁止结构。当螺柱配置不符合要求时，工具无法正常完成操作，错误会在进入下一工序前被阻止。
这类防错装置通常与具体车型、零件和工位高度相关。需求数量不大，结构却可能随着生产配置不断调整。增材制造能够将定位、导向、限位和锁止功能整合在同一件结构中。现场配置变化后，工程人员也可以直接更新模型，而无需重新设计一套由多个零件组成的机械装置。

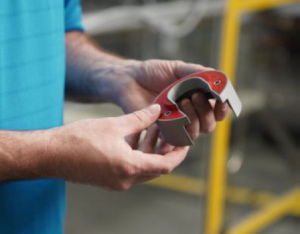

双色磨损提示装配工具
技术：FDM|设备：F3300|材料：双色ASA
生产工具磨损到什么程度需要更换，通常依据使用次数、固定维护周期或者操作人员经验判断。但同一种工具在不同工位、负载和操作方式下，磨损速度可能并不一致。更换过早会增加工具消耗，更换过晚则可能影响定位精度和产品质量。
丰田使用F3300制造了一件带有磨损提示功能的双色装配工具。工具外部采用一种颜色，内部设置红色材料。当接触面逐渐磨损、红色区域开始显露时，操作人员可以直接判断工具已经接近更换节点。
颜色在这里承担了维护功能。它不需要传感器，也不需要接入设备控制系统。材料层本身就是一种简单、直观的状态标记。这一设计还可以延伸到不同深度的多级磨损提示、关键接触区域标识，以及工位、车型、安装方向和版本信息的直接打印。工装由此不只是完成一个机械动作，也能够参与维护判断与现场目视管理。
车门调整夹具
技术：PolyJet|设备：J850|材料：Vero
车门装配涉及间隙、面差、姿态和密封等多项要求。扫描和检测过程中，车门必须处于稳定且可以重复的位置。如果每次定位后的姿态都存在差异，测量数据就难以直接比较。工程师也无法判断偏差来自车门本身，还是来自夹具定位。
丰田使用J850和Vero材料制造车门调整夹具，用于支持车门扫描、定位和对中。这类工具尺寸未必很大，却包含精细的定位面、安装特征和接触区域。稳定的重复定位能够减少反复调整，也让不同批次和不同时间获得的数据具有更好的可比性。
对于质量检测工具而言，夹具本身就是测量系统的一部分。如果夹具不能保持稳定定位，即使测量设备具有较高精度，也很难获得可靠、可复现的数据。
防刮伤搬运工装
技术：PolyJet|设备：J850|材料：Vero刚性材料 + 柔性接触材料
完成喷涂或表面处理的汽车零部件，在搬运、定位和装配过程中不能被夹具划伤。传统工装常在金属或塑料主体上粘贴泡棉、橡胶或毡布。长期使用后，柔性垫层可能发生移位、脱落或污染。
丰田使用J850制造刚性主体与柔性接触面一体成型的搬运工装。刚性区域承担结构载荷，柔性材料只分布在与车辆表面接触的位置。柔性区域的厚度、包覆范围和边缘过渡，都可以按照被搬运零件的曲面进行设计。两种材料在打印过程中直接结合，减少了后期粘贴和装配步骤。工装改型时，刚性主体与柔性接触面也可以在同一份数据中一起修改。从泄漏测试到漆面保护，PolyJet在这些应用中承担的共同任务，是处理工具与零件之间的接触界面。
5、量产支持与生产维护: 从制造工装，走向生产线内部的快速供应能力
变速箱搬运工具
技术：SAF|设备：H350|材料：Nylon 11
变速箱搬运工具需要适应复杂外形，并承受重复装夹和搬运载荷。如果采用传统机加工，多方向孔位、曲面和避让结构可能需要多次装夹，部分结构还要拆分制造后再进行装配。
丰田使用H350和Nylon 11材料制造变速箱搬运工具。SAF适合整体制造复杂几何结构，使把手、安装孔、定位特征和加强区域可以围绕实际操作需求进行布置。Nylon 11则适合对韧性、冲击和疲劳表现有一定要求的工具应用。进入生产环境前，这类工具仍然需要完成载荷、变形、疲劳、磨损和安全性验证。
3D打印降低了复杂结构的制造难度，但生产工具需要满足的工程要求并不会因此减少。完成验证后，相同的数字文件可以用于后续补充，也可以根据现场反馈继续更新。
焊枪电极帽清洁吹气喷嘴
技术：SAF|设备：H350|材料：聚丙烯
汽车焊接线上，焊枪电极帽需要定期清洁。如果每次维护都需要停止生产设备，清洁频率越高，对焊接节拍和设备开动率的影响越明显。丰田使用H350和聚丙烯材料制造吹气喷嘴，用于自动化焊枪电极帽清洁。相关维护工作可以在线完成，减少因清洁操作带来的生产中断。
喷嘴本身体积不大，其工程价值却与整条焊接线相关。气流能否准确覆盖目标区域，喷嘴是否容易安装和更换，需要部署多少个工位，以及损坏后多久能够补充，这些问题通常比单件材料成本更值得关注。
SAF还可以在同一个构建任务中布置多件喷嘴。设计调整后，新版本也能够批量制造，并部署到不同工位。

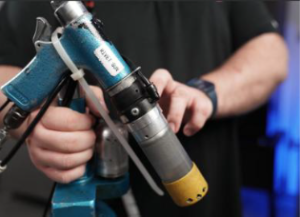

铆钉枪维修替换件
技术：P3|设备：Origin|材料：Loctite® 3995
生产线工具出现故障时，维修周期有时会被一个很小的零件决定。铆钉枪主体可能仍然能够正常工作，只是其中一个定制部件发生磨损或损坏。如果现场没有备件，整套工具便无法继续使用。
丰田采用P3技术制造铆钉枪维修替换件，零件可以在当天完成生产，帮助减少因等待备件带来的工具停机。
这类应用对应的是数字备件思路。企业不一定需要为每一种低频、非标工具零件长期保留大量实体库存，可以保存经过验证的：
- 三维模型与零件版本;
- 材料型号与打印方向;
- 工艺参数和后处理要求;
- 关键尺寸与检验标准;
- 允许使用的设备与制造条件
出现需求时，再按照受控流程重新制造。数字文件本身并不等同于合格备件。设备状态、材料批次、打印参数、后处理和检验记录仍然需要管理。只有这些条件同时得到控制，数字文件才具备稳定复现零件的基础。

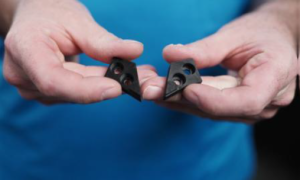

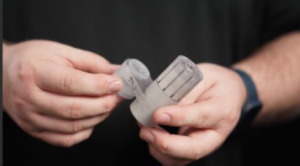

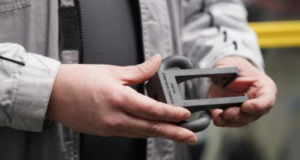

定制夹爪
技术：P3|材料：Loctite® 3995
夹爪需要根据被夹持零件的曲面和尺寸进行设计。汽车生产中车型和配置较多，同一套设备可能需要处理不同零件。零件外形变化、车型切换或夹爪磨损后，生产线需要快速获得新的接触轮廓。
丰田使用P3制造生产线定制夹爪和替换夹爪，相关零件同样可以在当天完成。这类零件尺寸较小、定制程度较高，传统机加工所需的实际加工时间未必很长，整体交期却可能被询价、排产和运输拉长。
内部打印让工程团队可以快速调整接触轮廓、安装孔和定位结构，也可以根据需要加入方向标识、零件编号或识别特征。对于量产现场而言，夹爪本身并不昂贵，但它直接决定设备能否正常抓取和运行。响应速度往往比材料成本更重要。
6、这些应用，如何影响汽车研发与量产准备周期?
一款汽车的上市周期受到产品设计、法规测试、软件开发、供应链和产能建设等多种因素影响，很难用一个数字概括3D打印的单独贡献。
但从丰田的17项应用中，可以清楚地看到几类等待正在被缩短。
等待正式样件
电池替代件、测试托盘和透明车身结构，使生产工程与工艺验证可以提前开始。
问题暴露得越早，修改所影响的系统通常越少。到了设备安装和试生产阶段再发现问题，修改范围往往会显著扩大。
等待工装和夹具
焊接夹具、冲压模具、涂装遮蔽工具和泄漏测试工装，都需要随着产品和工艺变化。
内部制造减少了反复询价、排产、运输和返厂修改造成的时间间隔，也让工程师能够进行更多轮实体测试。
等待生产线调试条件
机器人末端执行器、防错工具和车门检测夹具没有就位，机器人编程、节拍测试和人员培训就无法在真实条件下展开。
机器人末端执行器交付周期缩短六周，影响的也不只是一件工具，还包括其后的设备安装、轨迹调试和生产准备。
等待维修件与生产备件
铆钉枪零件、定制夹爪和焊枪清洁喷嘴直接服务于已经运行的生产线。这些零件不会改变汽车设计，却会影响工具多久能够恢复、设备能否持续开动，以及生产线是否需要为一个小型部件停下来等待。
单个应用可能只节省几天，甚至几个小时。但汽车开发包含大量相互依赖的工程任务，一个节点发生延迟，后续设备、人员和验证计划都可能随之调整。3D打印对项目周期的影响，正是分散在这些具体环节中。
7、丰田的应用路径，对汽车工程团队有哪些参考价值?
从丰田的案例来看，寻找3D打印应用时，可以优先关注那些数量不大、变化频繁、交期敏感，却持续影响研发或生产节奏的部件。
例如：
- 设计仍在变化，但实体样件迟迟无法到位;
- 夹具需要多轮修改，每次都要重新外协加工;
- 传统工装重量较大，影响人员操作或机器人负载;
- 一套工具由多个零件焊接和装配而成，制造过程复杂;
- 非标备件需求不稳定，却可能因缺件造成停机;
- 非标备件需求不稳定，却可能因缺件造成停机;
- 复杂流道、曲面和内部结构难以通过传统加工实现
确认应用后，下一步并不是立刻打印，而是把工况写清楚。最大载荷、载荷方向、使用温度、接触介质、预计循环次数、关键尺寸、允许变形和失效后果，都需要成为技术与材料选择的输入。
用于展示的原型、用于短期工艺试验的夹具，以及长期进入生产线的工具，也需要采用不同的验证标准。丰田采用多种技术的原因也在这里：应用需求不同，适合的工艺与材料自然不会相同。
8、结语
从电池开发、车身防腐和焊接测试，到机器人自动化、装配防错、质量检测和生产维护，丰田的17项应用展示了一条较为完整的汽车3D打印应用路径。
其中有些零件只服务于一轮开发试验，有些工具会反复用于生产现场，还有一些承担生产线维修与备件补充任务。
它们选择的技术也各不相同。FDM负责较大尺寸、耐用和轻量化结构;SAF处理复杂尼龙工具与批量零件;立体光固化提供精细曲面和透明观察能力;P3支持小型生产功能件与快速替换件;PolyJet则将刚性支撑、柔性密封和表面保护整合进同一件工具。
在与丰田的长期合作中，我们看到3D打印逐步从原型制作进入生产工程，并开始承担越来越具体的任务。
对于汽车研发与制造团队来说，值得关注的，是现场还有哪些样件、夹具和生产工具正在反复修改、长期等待，或者因为数量太少、结构太复杂而难以及时获得。这些具体问题，往往就是增材制造开始发挥作用的位置。
