JW Speaker 利用 F3300 3D打印制造工装夹具大幅缩短交付周期并降低成本
客户简介
J.W. Speaker Corporation 成立于1935年，是一家为汽车、动力运动、运输及工业车辆行业设计和制造高性能照明产品的企业。公司专注于先进 LED 照明及新兴照明系统，服务于全球 OEM 及售后市场。为了持续提升生产效率和制造灵活性，J.W. Speaker 不断投资现代化生产技术，其中包括采用 3D 打印制造工装夹具，以提高生产敏捷性并减少传统工装制造的限制。
挑战

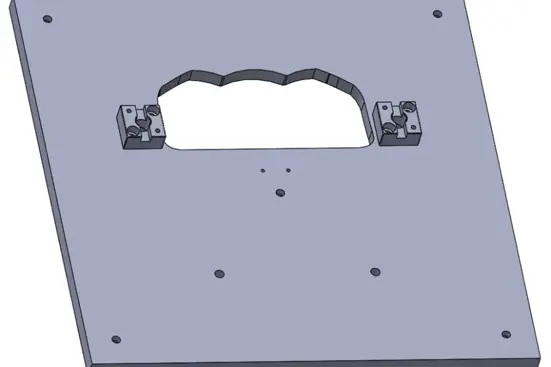

为了支持多样化的照明产品生产，J.W. Speaker 需要使用各种定制化夹具，包括自动化托盘(Automation Pallets)和光度测试夹具(Photometry Fixtures)。这些夹具通常尺寸较大，并且必须具备足够的结构强度，以承载较重的照明组件。过去，这些夹具主要通过铝合金机加工制造，不仅生产成本高，而且交付周期较长。由于公司每年需要超过150个自动化托盘，工程团队希望找到一种能够降低夹具成本、同时提升内部制造控制能力的解决方案。
解决方案
J.W. Speaker 采用 Stratasys F3300™ 工业级 FDM 3D 打印机来生产制造夹具。F3300 拥有大尺寸成型能力，可实现比传统挤出式系统高达两倍的打印速度，并具备 10.2 立方英尺(约 289 升)的成型空间，能够轻松容纳尺寸为 18 × 18 英寸的自动化托盘。

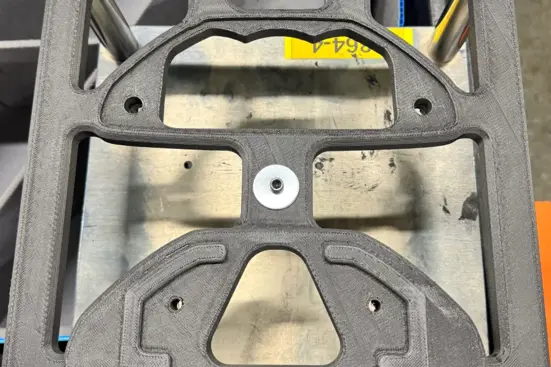

在材料方面，团队选用了 Nylon 12CF——一种碳纤维增强热塑性材料，以满足夹具对于结构强度和刚性的要求。借助这一方案，J.W. Speaker 能够直接制造高强度 3D 打印夹具，无需依赖耗时的传统机加工工艺。
成果
采用 3D 打印制造夹具后，J.W. Speaker 获得了显著的时间和成本优势：
- 自动化托盘制造成本降低约 50,000–60,000 美元。
- 光度测试夹具成本降低约 10,000–15,000 美元
- 相比内部机加工，制造时间缩短 78%(约 9 小时 vs. 1 周)。
- 相比外包制造，制造时间缩短 89%(约 9 小时 vs. 2 周)。
随着生产规模扩大，这些效益还将进一步放大。同时，工程团队能够更快速地迭代夹具设计，使工装开发更加敏捷、高效且经济。
