更坚固,更轻便,更快速

尼龙12碳纤维与 F380 CFE

提升工业级3D打印体验

以及它超越同类产品的性能

尼龙12碳纤维

Stratasys FDM® 尼龙12碳纤维是一种PA12(聚酰胺12)热塑性长丝,用碳纤维碎料增强,重量占35%。在所有FDM热塑性塑料中,弯曲强度最大,因此具有最高的刚度重量比。

高强度、高硬度和重量轻使其成为较重金属部件的最佳替代品。

主要应用:

  • 强度高、重量轻的工具
  • 功能性原型设计
  • 选用最终使用的部件
   下载数据表

什么是长丝碳纤维?

市场上的碳纤维填充技术是将碳纤维铺设在复合材料中,是一种替代性的碳纤维填充技术。
局限性:

  • 不能在Z方向进行加固
  • 只在XY平面上铺设线束

2倍的强度

Stratasys 尼龙12碳纤维的热变形温度为148°C,在1.82MPa的压力下,可以承受其他碳纤维4倍的压力。

用手感受FDM尼龙12碳纤维的不同。利用它的优势,让您的产品更上一层楼。

尼龙12碳纤维与 F380CF

市场同类强化碳纤维产品

拉伸模量(ASTM D638)

9.5 GPa

1.4-1.7 GPa

断裂时的弯曲强度(ASTM D790)

150 MPa

58 MPa

拉伸强度(ASTM D638)

83 MPa

31 MPa

4倍的速度

快速迭代。与市场上的其他产品相比,Stratasys的打印时间非常快。 当打印100% CFF模型时,它可以帮助您节省85%的时间、每个零件节省85美元。

标准参数

CCF

尼龙12碳纤维:主要应用方向

休闲娱乐
制造业

高性能体育用品

航空航天
制造业

无人驾驶航空器部件和工具

工业
制造业

工具、夹具和其他制造辅助设备

汽车行业
制造业

保险杠、固定装置和支架

FDM尼龙12碳纤维(碳填充)在所有FDM材料中具有最高的强度重量比和硬度。

Stratasys Fortus 380mc CFE

Stratasys系统如何优于其他市场同类产品

heated2Chamber

加热室

soluble2Support

溶解性支持

grabcad2

GrabCAD打印

开始用更好的碳纤维解决方案改造您的生产车间。

立即联系 Stratasys

寻找3D打印解决方案时应该注意什么?

现在就联系我们的专家

Utah Trikes

观看Utah三轮车如何将生产时间从两个月缩短到两周,从而将公司成本降低8-10倍。


“我不再需要因为原型设计的限制而限制我的设计。现在我可以专注于设计更好、更实用的部件。”
Ashley Guy, Utah三轮车公司

应用

PF2-2048x1956

功能原型

  • 功能性支架,优化了几何形状,减轻了重量和成本
  • 使得汽车门把手的测试有了很完整的原型
  • ASA(有10种颜色可供选择)或尼龙12碳纤维的原型设计
Industrialtoolinglined-2048x995

工业工具

  • 钣金成型工具,抗压强度超过900
  • 汽车板簧U型螺栓装配夹具更换金属工具
  • 带金属嵌件的钻导
fast-1634x2048

数控夹具

  • FDM检测夹具,如数控模具和无损检测仪,可以简化生产流程,因为它们比传统的机械加工生产速度更快,成本更低

“我们现在可以制造与生产部件几乎完全相同性能的尼龙原型。”

Gary Hansen, RedDOT


应用
功能原型和夹具


结果
他们已经利用FDM尼龙12扣合能力原型内部与FDM相结合。


关于RedDot
RedDOT为公路和非公路车辆设计和制造移动供暖、通风和空调(HVAC)系统和部件,包括用于建筑、农业、军事和其他高要求应用的商业车辆。

“实际上我们做的每一个都是碳纤维的,我们用碳纤维替换杆和螺栓,因为它们更坚固,更轻便。”

Eviation的CEO Omer Bar-Yohay


应用
功能原型和工具


关于Eviation
Eviation,是一家致力于创造城市间电力驱动运输、商用飞机前沿的创业公司。


结果
3D打印节省了几个月的工程时间和许多几十万的启动成本,3D打印让Eviation这样的新一代航空航天初创企业得以创新,并将在下一次运输革命中,推向市场。

关于尼龙12碳纤维

Zehavit Reisin,副总裁,快速原型设计负责人,接受采访,回答你关于尼龙12碳纤维的所有问题


Zehavit Reisin
副总裁,快速原型设计负责人

我们总结一下什么是新型尼龙12碳纤维材料?

这是我们第一种高性能FDM复合材料,按重量计算含有35%的切碎碳纤维。这使该材料具有极高的强度重量比,为功能原型、工具和定制制造提供了新的可能性。

这能带来哪些商业利益?

仅就原型设计时间而言,通过消除金属工具,您将看到从许多个月减少到仅几个星期,根据您的行业和规模,这可能会转化为数十万到数百万美元的开发成本。

有哪些设计优势呢?

我们的客户之一,生产定制三轮车的Utah Trikes也强调了这一点。过去,设计师不得不’限制’自己的创造力,以适应铝或金属成型工具的几何限制,或者担心如何将碳纤维铺到模具上,而现在这种情况已经不存在了。

所以设计师和制造商可以创造出以前无法制造的零件?

完全正确。而对于那些希望颠覆市场,创造出超越竞争对手的下一代产品的公司来说,仅此一点就能改变游戏规则。

它与其他类似解决方案相比如何?

该材料在xz轴上的极限抗拉强度接近11000psi,加上快速的构建速度、大托盘尺寸和出色的z强度,超越了目前市场上所有其他类似的尼龙12碳纤维 3D打印解决方案。

NYLON 12 CF IS APPLICABLE ON

and

工程级桌面平台

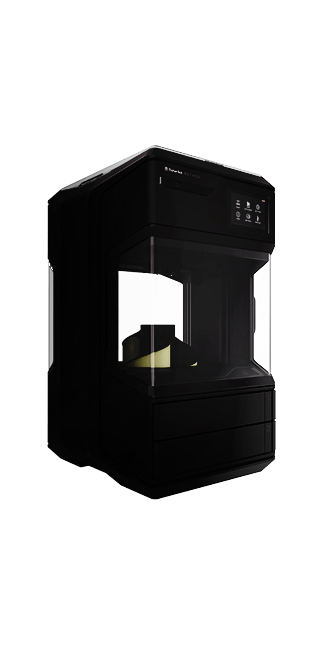

METHOD-Carbon-Fiber-Edition-nobkg2

METHOD碳纤维版

工业质量系统

f380mccf-white-151515-1638x2048

FORTUS 380MC碳纤维版

市场替代方案

MKM

市场替代方案

MAKERBOT METHOD碳纤维版 FORTUS 380MC碳纤维版 市场替代方案
可用材料 ABS, ASA, PLA, Tough, PVA, SR-30, 尼龙12碳纤维和 PETG ASA 和 FDM 尼龙12碳纤维 Onyx, Onyx FR, Nylon, Carbon Fiber, Fiberglass, Kevlar and HSHT Fiberglass
层分辨率 20 – 400 微米 127-330 微米 50-250 微米
支持结构 可溶的 可溶的 不可溶
箱体结构 加热室 加热室 无加热室
构建体积 190 x 190 x 196 毫米 355 x 305 x 305 毫米 330 毫米 x 270 毫米 x 200 毫米
系统大小 43.7 x 41.3 x 64.9 厘米 129.5 x 90.2 x 198.4 厘米 584 x 483 x 914 毫米
系统重量 29.5 千克 / 65 磅 601 千克 / 1,325 磅 48 千克 / 106 磅
