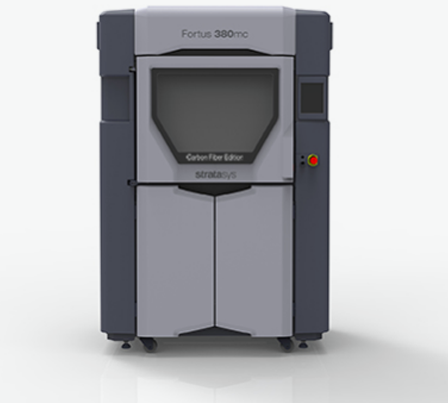

Fortus 380mc 碳纤维版

保持竞争力意味着不间断、高效的生产周期。符合人体工程学的工具降低了装配线上的安全风险,简化了生产,加快了空客和卡特彼勒等顶级行业参与者的周转时间。了解Eckhart公司如何使用增材制造来帮助提高工厂车间的效率,推进工业4.0布局

概述

如果您需要打印用于严苛应用环境的精确、可靠、高强度零件,但是不想置办昂贵的高端打印机,或者不需要其他华而不实的附加性能,那么,Fortus 380CF 碳纤维打印机就是您的良好选择。

Fortus380CF 碳纤维打印机使用 FDM 尼龙 12 碳纤维材料和 ASA 材料。这款打印机为您提供精准的解决方案,非常适合使用高强度和刚度的碳填充尼龙材料,打印可靠的功能性原型、生产零件和结实耐用的模具。尽享Fortus 380CF 3D打印机的生产性能和可靠性,与性能有限的系统(或自动给料)相比,物美价优

立即咨询

材料

Fortus 380CF 碳纤维打印机使用两种材料:FDM  尼龙12 碳纤维材料和ASA材料。

如果您需要碳纤维具有的高强度和刚度,FDM尼龙12CF材料正是良好选择。如果用于快速原型、概念验证或其他无需碳纤维材料、要求较低的应用,选择ASA材料即可。两种材料都可以配合可溶性支撑材料使用,快速、自动移除支撑材料

下载尼龙12CF材料介绍

规格

系统尺寸和重量
129.5 厘米 x 90.2 厘米 x 198.4 厘米 (51 x 35.5 x 78.1英寸)
601 千克(1325磅)

构建尺寸
355 x 305 x 305毫米(14 x 12 x 12英寸)

分层厚度
ASA 0.330毫米(0.013英寸)0.254毫米(0.010英寸)0.178毫米(0.007英寸) 0.127毫米(0.005英寸)
FDM尼龙12CF碳纤维材料 0.254毫米(0.010英寸)

精确度
零件精确度为±.127毫米(±.005英寸)或±.0015毫米/毫米(±.0015英寸/英寸),以数值较高者为准。)Z零件精度包括-0.000/+切片高度的额外公差。注意:精度取决于几何形状。可实现的精确度规格来源于95%尺寸产出的统计数据。

下载设备规格

软件

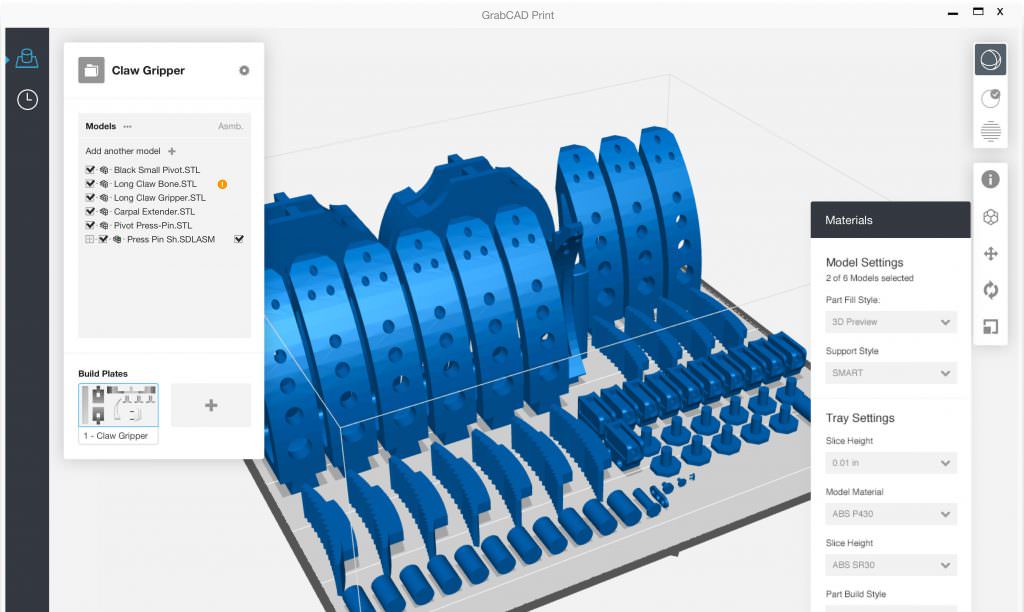

GrabCAD打印软件可以连接Stratasys 3D打印机,让3D打印更轻松。读取并理解CAD文件,帮助您轻松准备,规划,监控和报告所有打印任务。3D打印机的共享办公室和快速原型工厂中,也能够实现流畅的任务管理。
Insight软件可以直接打印您期望的CAD格式文件,无需STL格式转换、生产优化。控制中心帮助用户无缝共享项目信息,创造更加流畅,高效的工作流程。
操作系统
Microsoft Windows 8.1和Windows 8(专业版和企业版),Microsoft Windows 7(专业版,企业版和旗舰版),Microsoft Windows Vista(商业版,企业版和旗舰版),Microsoft Windows Server 2008和Microsoft Windows Server 2003。

更大尺寸,更多可能

广泛的应用领域

PF2-2048x1956

功能原型

  • 功能性支架,优化了几何形状,减轻了重量和成本
  • 使得汽车门把手的测试有了很完整的原型
  • ASA (有10种颜色可供选择) 或尼龙12碳纤维的原型设计
Industrialtoolinglined-2048x995

工业工具

  • 钣金成型工具,抗压强度超过900
  • 汽车板簧U型螺栓装配夹具更换金属工具
  • 带金属嵌件的钻导
fast-1634x2048

数控夹具

  • FDM检测夹具,如数控模具和无损检测仪,可以简化生产流程,因为它们比传统的机械加工生产速度更快,成本更低

休闲娱乐
制造业

高性能体育用品

航空航天
制造业

无人驾驶航空器部件和工具

工业
制造业

工具、夹具和其他制造辅助设备

汽车行业
制造业

保险杠、固定装置和支架

“采用增材制造技术,让我们能够在较短时间内,以可靠和高效的方式,把创意带到赛车场上。”

Tim Cindric Penske 赛车团队

“我不再需要因为原型设计的限制而限制我的设计。现在我可以专注于设计更好、更实用的部件。”

Ashley Guy Utah 定制车辆公司

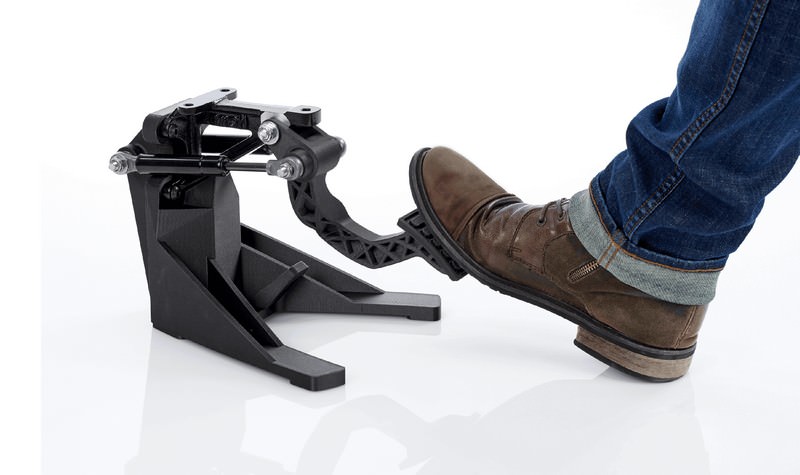

尼龙12碳纤维

Stratasys FDM® 尼龙12碳纤维是一种PA12(聚酰胺12)热塑性长丝,用碳纤维碎料增强,重量占35%。在所有FDM热塑性塑料中,弯曲强度最大,因此具有最高的刚度重量比。

高强度、高硬度和重量轻使其成为较重金属部件的最佳替代品。

主要应用:

  • 强度高、重量轻的工具
  • 功能性原型设计
  • 选用最终使用的部件
   下载数据表

什么是长丝碳纤维?

市场上的碳纤维填充技术是将碳纤维铺设在复合材料中,是一种替代性的碳纤维填充技术。
局限性:

  • 不能在Z方向进行加固
  • 只在XY平面上铺设线束

2倍的强度

Stratasys 尼龙12碳纤维的热变形温度为148°C,在1.82MPa的压力下,可以承受其他碳纤维4倍的压力。

用手感受FDM尼龙12碳纤维的不同。利用它的优势,让您的产品更上一层楼。

尼龙12碳纤维与 F380CF

市场同类强化碳纤维产品

拉伸模量(ASTM D638)

9.5 GPa

1.4-1.7 GPa

断裂时的弯曲强度(ASTM D790)

150 MPa

58 MPa

拉伸强度(ASTM D638)

83 MPa

31 MPa

4倍的速度

与市场上的其他产品相比,Stratasys的打印时间非常快。 当打印100% 碳纤维模型时,它可以帮助您节省83%的时间、每个零件节省85美元。

标准参数

碳纤维模型

关于尼龙12碳纤维


Zehavit Reisin
副总裁,快速原型设计负责人

我们总结一下什么是新型尼龙12碳纤维材料?

这是我们第一种高性能FDM复合材料,按重量计算含有35%的切碎碳纤维。这使该材料具有极高的强度重量比,为功能原型、工具和定制制造提供了新的可能性。

这能带来哪些商业利益?

仅就原型设计时间而言,通过消除金属工具,您将看到从许多个月减少到仅几个星期,根据您的行业和规模,这可能会转化为数十万到数百万美元的开发成本。

有哪些设计优势呢?

我们的客户之一,生产定制三轮车的Utah Trikes也强调了这一点。过去,设计师不得不’限制’自己的创造力,以适应铝或金属成型工具的几何限制,或者担心如何将碳纤维铺到模具上,而现在这种情况已经不存在了。

所以设计师和制造商可以创造出以前无法制造的零件?

完全正确。而对于那些希望颠覆市场,创造出超越竞争对手的下一代产品的公司来说,仅此一点就能改变游戏规则。

它与其他类似解决方案相比如何?

该材料在xz轴上的极限抗拉强度接近11000psi,加上快速的构建速度、大托盘尺寸和出色的z强度,超越了目前市场上所有其他类似的尼龙12碳纤维 3D打印解决方案。
